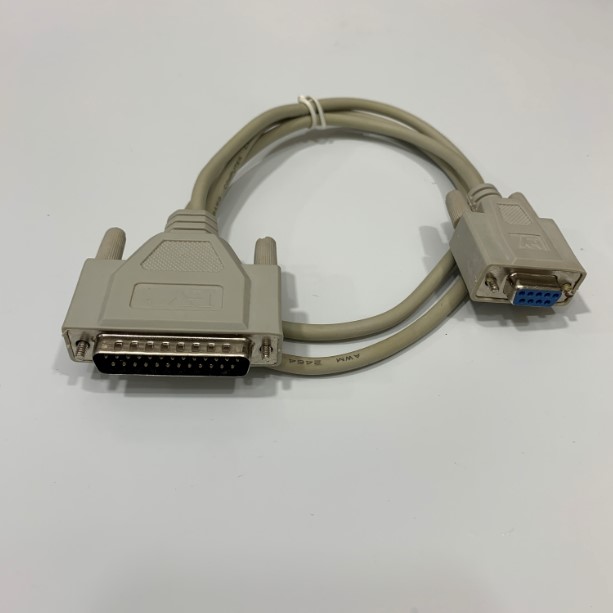

Cáp Lập Trình Mitsubishi PLC Cable SC-02N or SC-05 RS232 Communication Serial DB25 Male to DB9 Female Length 1M
Mã SP: 0334
Thương hiệu: PLC-Straight Through
Loại sản phẩm: Cable DB9 F to DB25 M
100.000₫
(Giá sản phẩm chưa bao gồm VAT)
Thương hiệu: Programming Cable PLC
Model: Cable SC-02N or SC-05 RS232 Communication
Xuất xứ/Nguồn hãng: China/ PLC Cable
Loại sản phẩm: Cáp Lập Trình Mitsubishi PLC Cable SC-02N or SC-05 RS232 Communication Serial DB25 Male to DB9 Female Length 1M

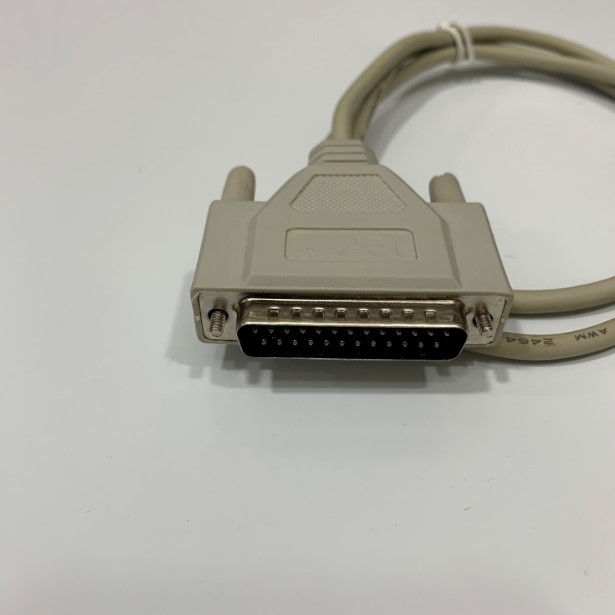

Rắc cắm kết nối Mitsubishi PLC: Serial RS232 DB25 Male

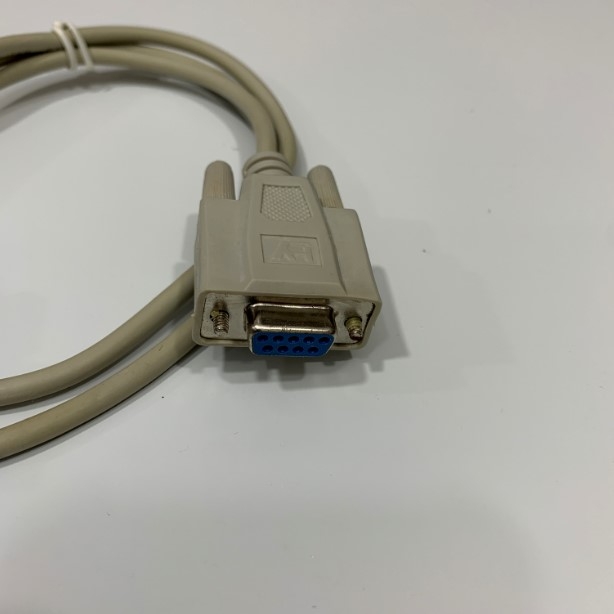

Rắc cắm kết nối Computer: Serial RS232 DB9 Female
Giao thức kết nối: RS232
Chuẩn đấu cáp: Song song - Straight Through

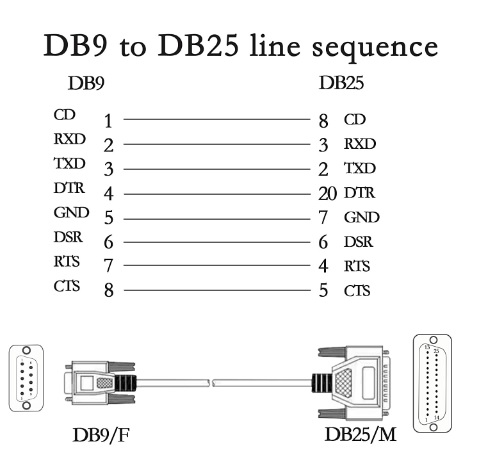

DB9 pin 1 to DB25 pin 8, DB9 pin 2 to DB25 pin 3, DB9 pin 3 to DB25 pin 2, DB9 pin 4 to DB25 pin 20, DB9 pin 5 To DB25 pin 7, DB9 pin 6 to DB25 pin 6, DB9 pin 7 to DB25 pin 4, DB9 pin 8 to DB25 pin 5, Serial computer
Chỉ số đo cỡ dây dẫn theo tiêu chuẩn: 28AWG
Đường kính ngoài sợi cáp: 4.2mm
Cáp bọc loại nhựa: PVC - Polyvinyl Clorua
Cáp tín không chống nhiễu: PVC
Số dây truyền dẫn tín hiệu: 8 sợi với 7 mầu khách biệt nhau
Vỏ PVC cách điện chịu nhiệt cáp mềm dẻo PVC 80 độ C điện áp 30V
Trọng lượng của sản phẩm: 100g
Chiều dài sợi cáp: 1M
Màu cáp: Grey

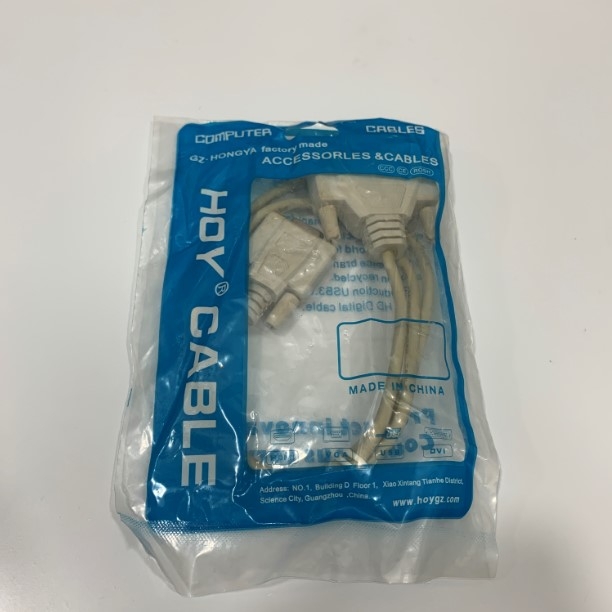

Đóng gói bao bì sản phẩm: Tem nhãn hàng hóa bằng túi nilon mỗi túi một sợi
Cáp Lập Trình Mitsubishi PLC Cable SC-02N or SC-05 RS232 1M được đấu nối theo sơ đồ bố trí cáp PLC Mitsubishi Cable SC-02N or SC-05 có thể được kết nối với phần mềm lập trình Medoc đang chạy của PC bằng nhiều loại cáp khác nhau. Mỗi mô-đun I / O khác nhau sử dụng một chỉ định chân khác nhau.

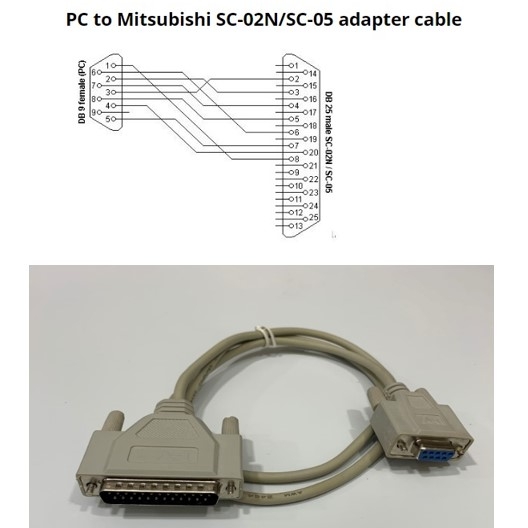

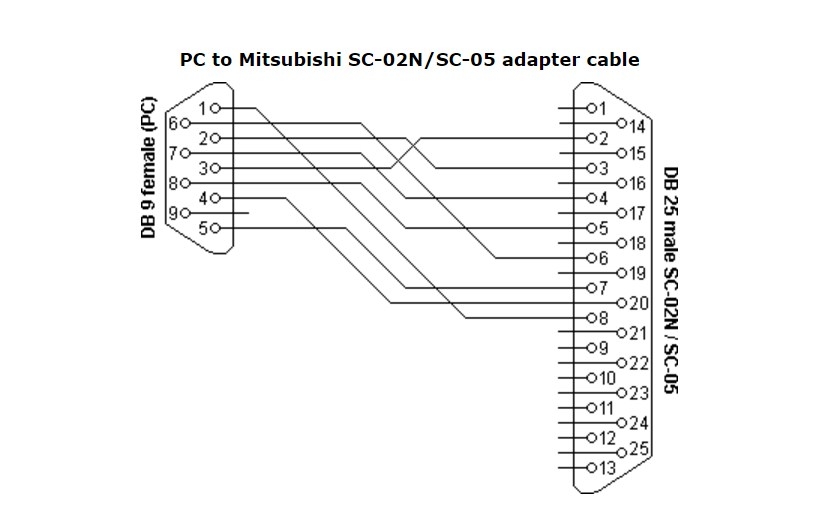

Không phải tất cả PLC Mitsubishi đều có thể kết nối trực tiếp với máy tính lập trình. Các mức tín hiệu của khối CPU dòng A không tương thích với RS232 và phải được chuyển đổi bằng bộ chuyển đổi SC-02N hoặc SC-05. Cách bố trí cáp nối tiếp để kết nối bộ chuyển đổi này với PC được thể hiện trong sơ đồ này.
Mỗi một thiết bị tương ứng với một chuẩn kết nối tín hiệu khách nhau vì vậy người sử dụng cần nắm được mục đích kết nối để mua đúng sản phẩm cần dùng cho từng thiết bị và model tương ứng.
Thiên Trường nhận sản xuất các loại cáp điều khiển truyền số liệu PLC CNC kết nối tới Computer và PLC HMI màn hình cảm ứng với độ dài và chất lượng theo yêu cầu của khách hàng, khách hàng chỉ cần cung cấp đúng tên sản phẩm và model cần kết nối từ A điến B hặc C…Thiên Thường xẽ cung cấp sơ đồ kết nối.
|
HARDWARE |
||
|
Connector Plating |
Nickel |
|
|
CONNECTOR(S) |
||
|
Connector A |
1 - DB-9 (9 pin, D-Sub) Female |
|
|
Connector B |
1 - DB-25 (25 pin, D-Sub) Male |
|
|
PHYSICAL CHARACTERISTICS |
||
|
Cable Length |
1 M |
|
|
Color |
Grey |
|
|
Connector Style |
Straight Through Serial Cable |
|
|
Weight of Product |
110 g |
|
