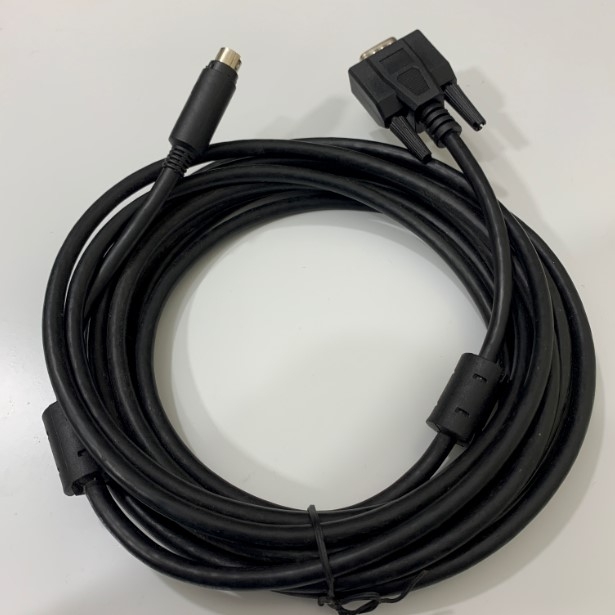

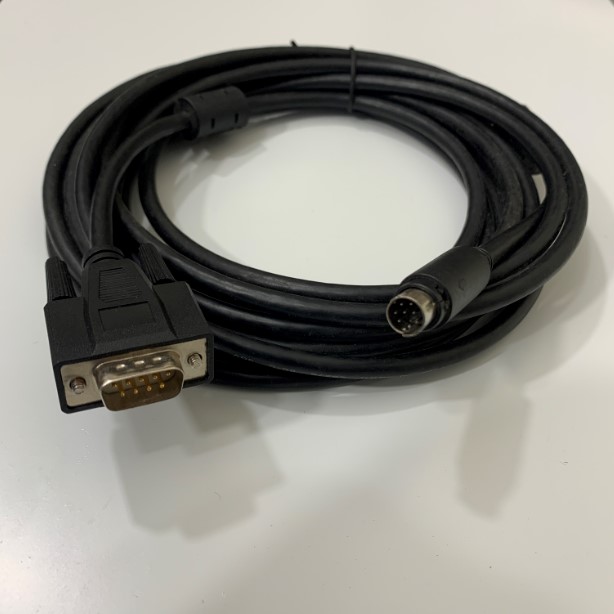

Cáp Lâp Trình GT01-C100R4-8P Mini Din 8 Pin to DB9 Male Communication RS422 Cable 3M For HMI GT11 GT15 Series Mitsubishi Với PLC Mitsubishi FX Series

HMI GT11 GT15 Series Mitsubishi

With HMI GT

Mitsubishi Màn Hình Cảm Ứng GT1050-QBBD-C GT1055-QSDD-C GT1150-QLBD GT1155

PLC FX Series

PLC Mitsubishi FX2N-16MR

PLC Mitsubishi FX Series

Thương hiệu: KTT Việt Nam PLC Cable
Model: GT01-C100R4-8P Cable RS422
Xuất xứ/Nguồn hãng: Việt Nam/ThiêntrườngPC-KTT
Loại sản phẩm: Cáp Lâp Trình GT01-C100R4-8P Mini Din 8 Pin to DB9 Male Communication RS422 Cable 3M For HMI GT11 GT15 Series Mitsubishi Với PLC Mitsubishi FX Series

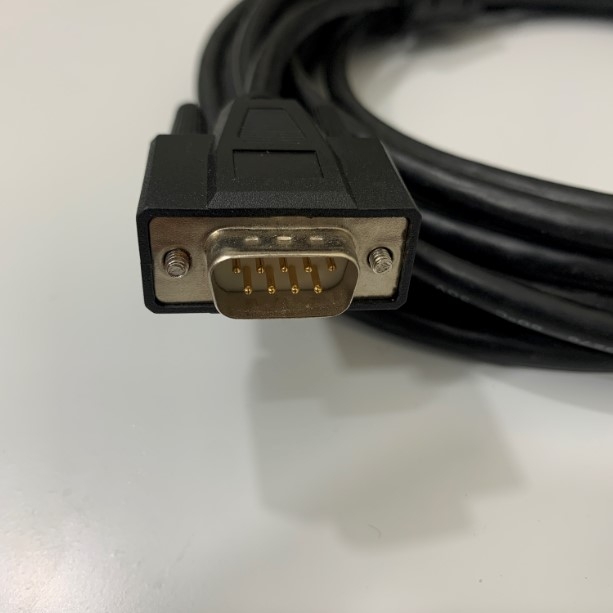

Rắc cắm kết nối With HMI Mitsubishi GOT1000, GOT12, Series: DB9 Male 9Pin

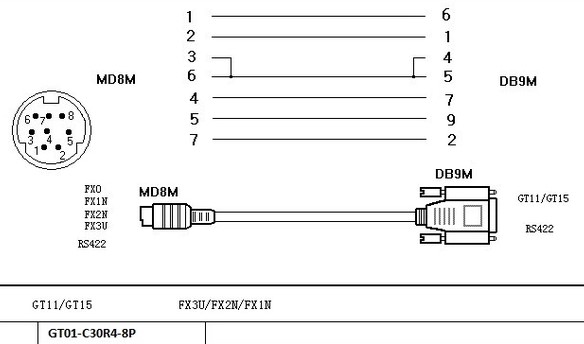

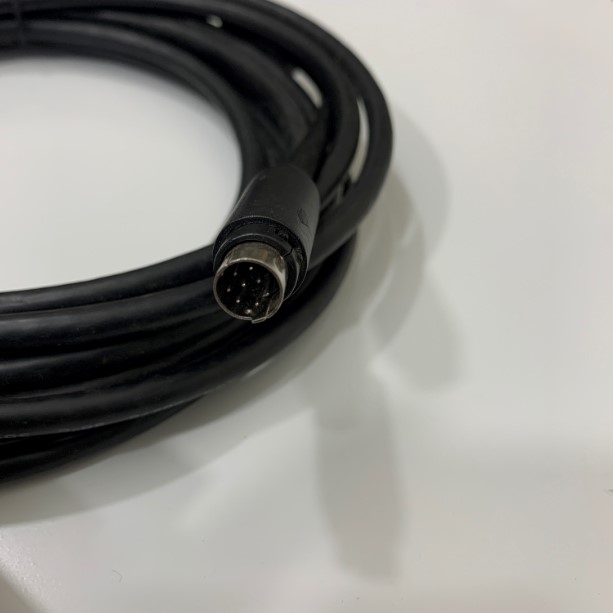

Rắc cắm kết nối PLC Mitsubishi FX0S/FX0N/FX1S/FX1N/FX2: Mini Din 8 Pin Male
Giao thức kết nối: RS422
Chỉ số đo cỡ dây dẫn theo tiêu chuẩn: 28AWG
Đường kính ngoài sợi cáp: 5.8mm
Cáp bọc loại nhựa PVC - Polyvinyl Clorua
Cáp sử dụng chất liệu: Cable PVC Jacketed Multi-Core Cables và 2 cục lọc khử từ kẹp dây tín hiệu chống nhiễu
Cáp tín hiệu có chống nhiễu: Multicore Shielded Cable có một lớp lưới đan bằng dây nhôm trần
đặc biệt bảo vệ và lơp bọc bạc tối đa hóa tốc độ truyền dữ liệu
Số dây truyền dẫn tín hiệu: 5 sợi với 5 mầu khách biệt nhau + một sợi nối đất tiếp mát
Vỏ PVC cách điện chịu nhiệt cáp mềm dẻo PVC 80 độ C
Trọng lượng của sản phẩm: 220g
Chiều dài sợi cáp: 3M
Màu cáp: Black
Đóng gói bao bì sản phẩm: Tem nhãn hàng hóa bằng túi nilon mỗi túi một sợi

Part No.: GT01-C10R4-8P Cable RS-422

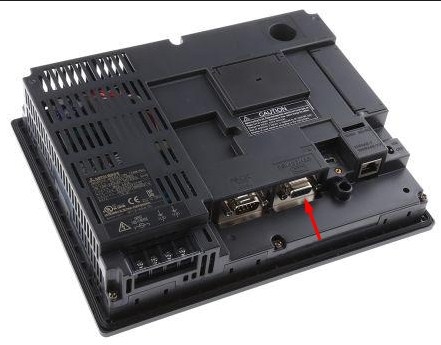

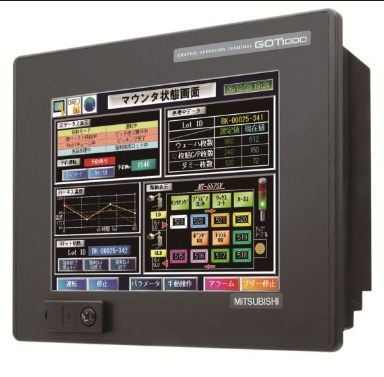

For Use With HMI: Mitsubishi GT1040-QBBD, GT1045-QSBD, GT1050-QBBD, GT1055-QSBD, GOT10, GOT11, GOT12, GOT14, GOT15 dan GOT16 Series
For Use With PLC: Mitsubishi FX1N Series, FX1S Series, FX2N Series, FX2NC Series, FX3U Series, PLC Mitsubishi Melsec FX series
Cable Length: 3M

Cổng RS-232, RS422, RS485 là giao diện điều khiển hai chiều duy nhất có sẵn và tốt hơn nhiều so với điều khiển hồng ngoại một chiều, đặc biệt là trong màn hình HM hoặc các sản phẩm khác.
Nếu bạn đang sử dụng điều khiển nối tiếp, hãy làm theo các phương pháp sau để bạn có thể tiết kiệm thời gian và giảm thiểu việc khắc phục sự cố trong khi thực hiện.
Phương pháp hay nhất # 1 - Đặt cùng tốc độ truyền trên PLC và thiết bị như Computer, HMI
Biết tốc độ truyền (đôi khi còn được gọi là tốc độ bit) mà thiết bị có thể sử dụng hoặc được đặt thành mặc định và đảm bảo rằng bạn đã đặt cùng tốc độ truyền trên thiết bị nối tiếp.
Nếu tốc độ truyền không khớp, sẽ không có giao tiếp giữa bộ điều khiển và thiết bị được điều khiển. Ví dụ: cổng RS-232 trên hầu hết các video hiển thị mặc định là 9600 baud (khoảng 9600 bit / giây). Nhưng một số thiết bị dùng cao hơn hoặc thấp hơn.
Việc đặt các tốc độ truyền khác nhau để điều khiển thiết bị là vấn đề số một mà bạn sẽ gặp phải với điều khiển nối tiếp và dễ dàng tránh được bằng cách đọc hướng dẫn sử dụng thiết bị, hướng dẫn tích hợp cấu hình thiết bị.
Sử dụng đúng đầu ra của cáp
Nhiều thiết bị có cổng nối tiếp sử dụng đầu nối DB9 (9 chân) và thường chỉ sử dụng ba chân: nhận, truyền và nối đất.
Đầu nối DB9 đực trên một thiết bị thường sẽ truyền dữ liệu trên chân 3 và nhận dữ liệu trên chân 2. Thiết bị này thường được gọi là thiết bị DTE. DTE là viết tắt của Data Terminal Equipment và trong lịch sử là thiết bị đầu cuối máy tính gửi thông tin đến một thiết bị truyền thông như modem.
Một thiết bị có đầu nối cái thường sẽ truyền dữ liệu trên chân 2 và nhận dữ liệu trên chân 3 và thường được gọi là thiết bị DCE. DCE là viết tắt của Data Communications Equipment - ngôn ngữ phổ biến khi modem ở khắp mọi nơi.

- Khi cần kết nối điều khiển hoặc truyền dữ liệu từ A tới B hoặc C cho các PLC, CNC…Người dùng cần nắm được nguyên tắc điều khiển sau đây
1. Mỗi thiết bị đều có tên thương hiệu, model của sản phẩm từ đấy tra ra giao thức kết nối của thiết bị và các Port kết nối (trong các Port kết nối có số Pin cần kết nối và tính của từng Pin một)
2. Máy PLC và CNC là thiết bị tổng hợp của nhiều linh kiện, phụ kiện kết hợp lại với nhau tạo thành một bộ máy hoàn chỉnh vì vậy khi thay thế linh kiện, phụ kiện hoặc cáp kết nối điều khiển người dùng cần nắm được các nguyên tắc cớ bản của thiết bị.
3. Nếu người dùng không nắm được nguyên tắc cớ bản của thiết bi chỉ cần gửi mục đính sử dụng của thiết bị như thương hiệu sản phẩm, model của sản phẩm sử dung kết nối từ A tới B hoặc C.
4. Chụp lại hình ảnh chi tiết rõ nét thương hiệu sản phẩm, model của sản phẩm gửi cho Thiên Trường PC hoặc liên hệ theo số điện thoại người bên Thiên Trường PC sẽ tư vấn và cung cấp sơ đồ kết nối cho từng sản phẩm mà khách hàng cần.
5. Một số khách hàng mua cáp điều khiển và linh kiện, phụ kiện PLC và CNC ở một số đơn vị nhà cung cấp không nắm được mục đích sử dụng của từng thiết bị giao thức kết nối, Port kết nối số Pin cần kết nối và tính năng của từng Pin một khách hàng mua về không sử dụng được.
