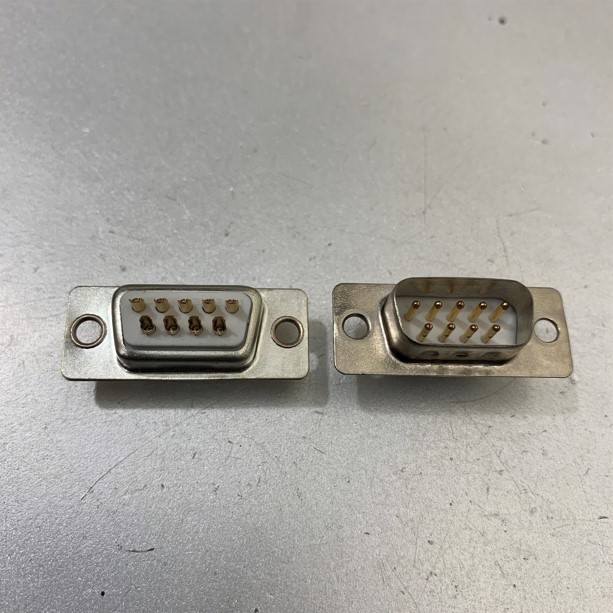

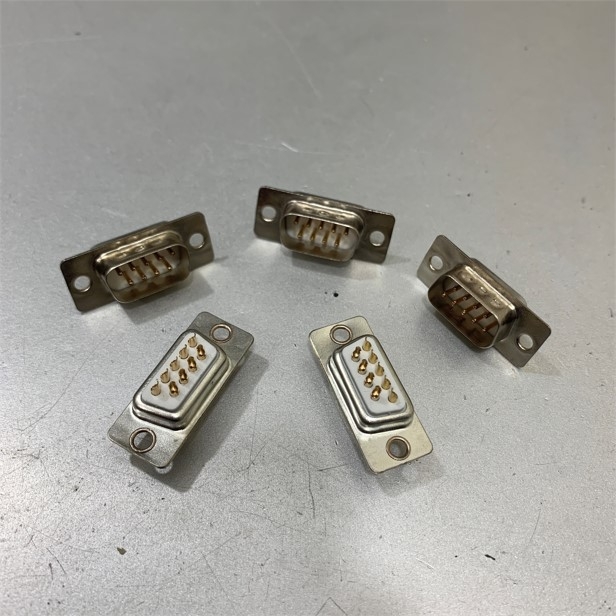

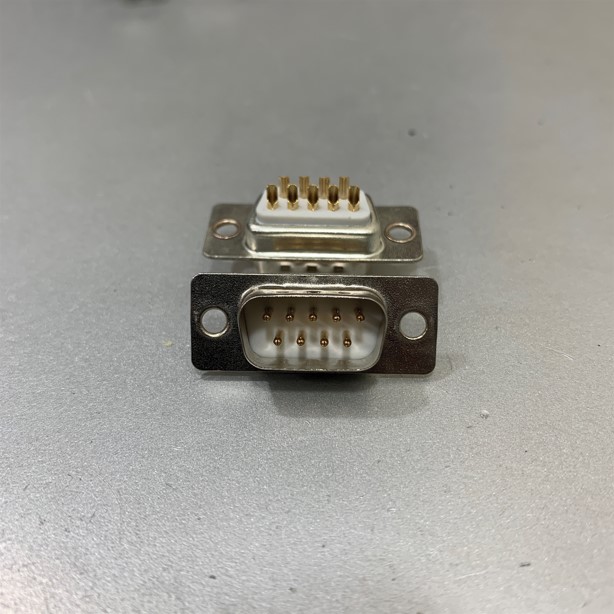

Đầu Rắc Hàn Cổng RS232 Com 9 Chân Dương Gold Plated DB9 2 Rows White Male 9 Way Solder Connector Socket Plug

Bảng dưới đây cho thấy công dụng của các chân của

một cổng nối tiếp 9 chân (9 pin) theo chuẩn AT

Chức năng của các chân như sau:
+ chân 1 : Data Carrier Detect (DCD) : Phát tín hiệu mang dữ liệu
+ chân 2:  Receive Data (RxD) : Nhận dữ liệu
+ chân 3 : Transmit Data (TxD) : Truyền dữ liệu
+ chân 4 : Data Termial Ready (DTR) : Đầu cuối dữ liệu sẵn sàng được kích hoạt bởi bộ phận khi muốn truyền dữ liệu
+ chân 5 : Singal Ground ( SG) : Mass của tín hiệu
+ chân 6 : Data Set Ready (DSR) : Dữ liệu sẵn sàng, được kích hoạt  bởi bộ truyền khi nó sẵn sàng nhận dữ liệu
+ chân 7 : Request to Send : yêu cầu gửi,bô truyền đặt đường này lên mức hoạt động khi sẵn sàng truyền dữ liệu
+ chân 8 : Clear To Send (CTS) : Xóa để gửi ,bô nhận đặt đường này lên mức kích hoạt động để thông báo cho bộ
+ chân 9 : Ring Indicate (RI) : Báo chuông cho biết là bộ nhận đang nhận tín hiệu rung chuông

Thương hiệu: Lee's Electronic
Model: RS232 DB9 Male Solder Connector
Xuất xứ/Nguồn hãng: China/ Lee's Electronic Connector
Loại sản phẩm: Đầu Rắc Hàn Cổng RS232 Com 9 Chân Dương Gold Plated DB9 2 Rows White Male 9 Way Solder Connector Socket Plug
Đầu nối  A: Connector RS232 DB9 Male (Com 9 chân dương)
Đầu hàn B: Connector RS232 9 Pin Wire Solder (9 Pin hàn cáp)
Kích thước: Lắp vừa vỏ ốp chuẩn D-Sub
Chất liệu: Vỏ thép mạ vàng

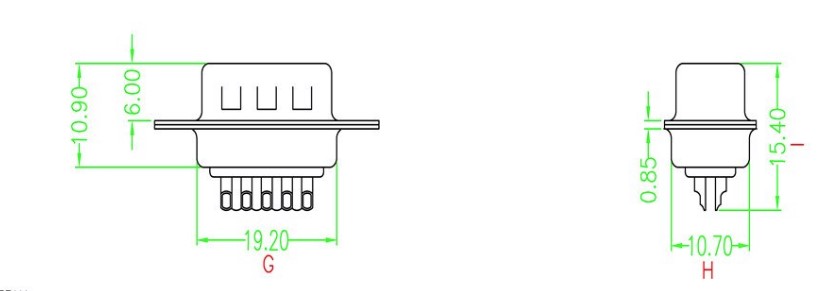

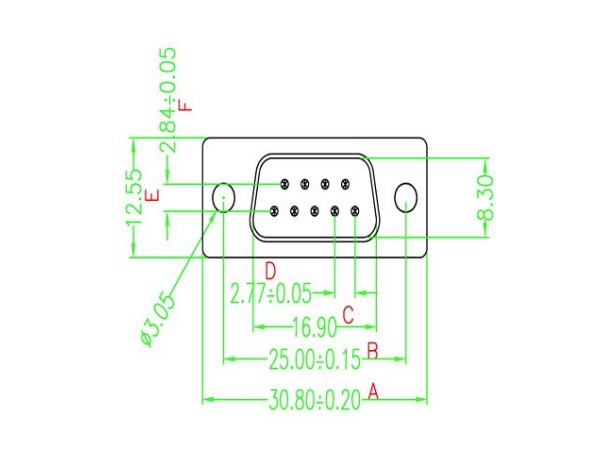

Chiều dài: 30,81mm
Độ sâu: 12,55mm
Chuẩn kết nối sử dụng: Kết nối RS232 I/O (đầu vào / đầu ra) trong các ứng dụng như máy tính, mạng, công nghiệp CNC, PCL….

Cổng nối tiếp (Serial port) là một cổng thông dụng trong các máy tính trong các máy tính truyền thống dùng kết nối các thiết bị ngoại vi với máy tính như: bàn phím, chuột điều khiển, modem, máy quét, CNC, PLC...Cổng nối tiếp còn có tên gọi khác như: Cổng COM, communication.
Đầu rắc hàn cổng RS232 DB9 Male Solder Connector được sử dụng kết nối điều khiển tín hiệu đầu vào,  đầu ra với giao tiếp kết nối RS232.
Chúng có thể dễ dàng được hàn vào cáp có chiều dài tùy chỉnh cũng như tạo sơ đồ chân tùy chỉnh, tạo kết nối vĩnh viễn và bền cho tất cả các ứng dụng. Những đầu nối này được làm bằng vật liệu chất lượng cao để đảm bảo độ bền và tuổi thọ cao.

Specifications
