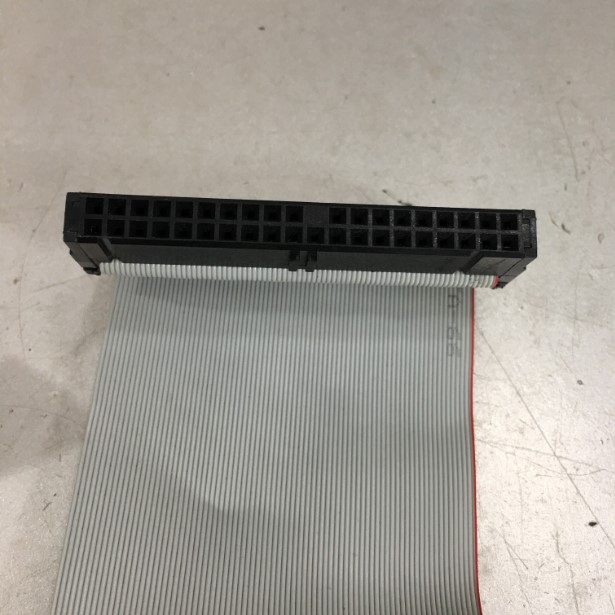

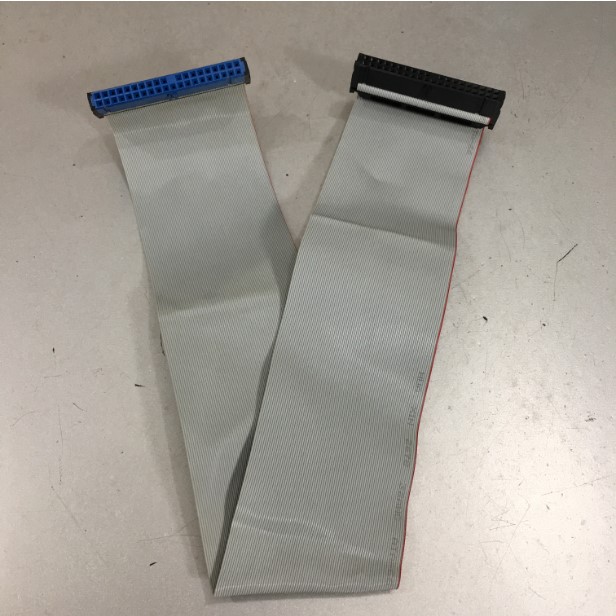

Cáp Kết Nối Ổ Cứng IDE ATA 66 Cable with 2 Connectors For HDD 3.5 Hard Drive 39 Pin Extension Flat Ribbon Female to Female Length 40Cm

Mã SP: 5443

Thương hiệu: KTT Cable PLC

Loại sản phẩm: FC-39P 2.54mm IDC

Đánh giá

:

Giá

:

100.000₫

(Giá sản phẩm chưa bao gồm VAT)

Mô tả :

Xuất xứ/Nguồn hãng: ViêtNam/KTT
Bảo hành: 12 tháng
Tình trạng: Còn hàng

Gọi điện

Mua Hàng Online
‬
Mr Hiển: ‭094.816.2498‬
:hien.thientruong
‬
‬ Mr Đức: ‭‭‭034.694.3558‬
‬ : vuvietduc8586

Mr Khanh: 091.301.5851
:khanh81b

Mr Khoa: ‭‭‭098.131.9702
‬
‬ Mr Lam: ‭085.514.0226

Mr Khôi: ‭‭‭037.308.1800

Pinout for the 40-Pin PATA Connector

Signal Name

Pin

Pin

Signal Name

-RESET

1

2

GROUND

Data Bit 7

3

4

Data Bit 8

Data Bit 6

5

6

Data Bit 9

Data Bit 5

7

8

Data Bit 10

Data Bit 4

9

10

Data Bit 11

Data Bit 3

11

12

Data Bit 12

Data Bit 2

13

14

Data Bit 13

Data Bit 1

15

16

Data Bit 14

Data Bit 0

17

18

Data Bit 15

GROUND

19

20

KEY (pin missing)

DRQ 3

21

22

GROUND

-IOW

23

24

GROUND

-IOR

25

26

GROUND

I/O CH RDY

27

28

CSEL:SPSYNC1

-DACK 3

29

30

GROUND

IRQ 14

31

32

Reserved2

Address Bit 1

33

34

-PDIAG

Address Bit 0

35

36

Address Bit 2

-CS1FX

37

38

-CS3FX

-DA/SP

39

40

GROUND
