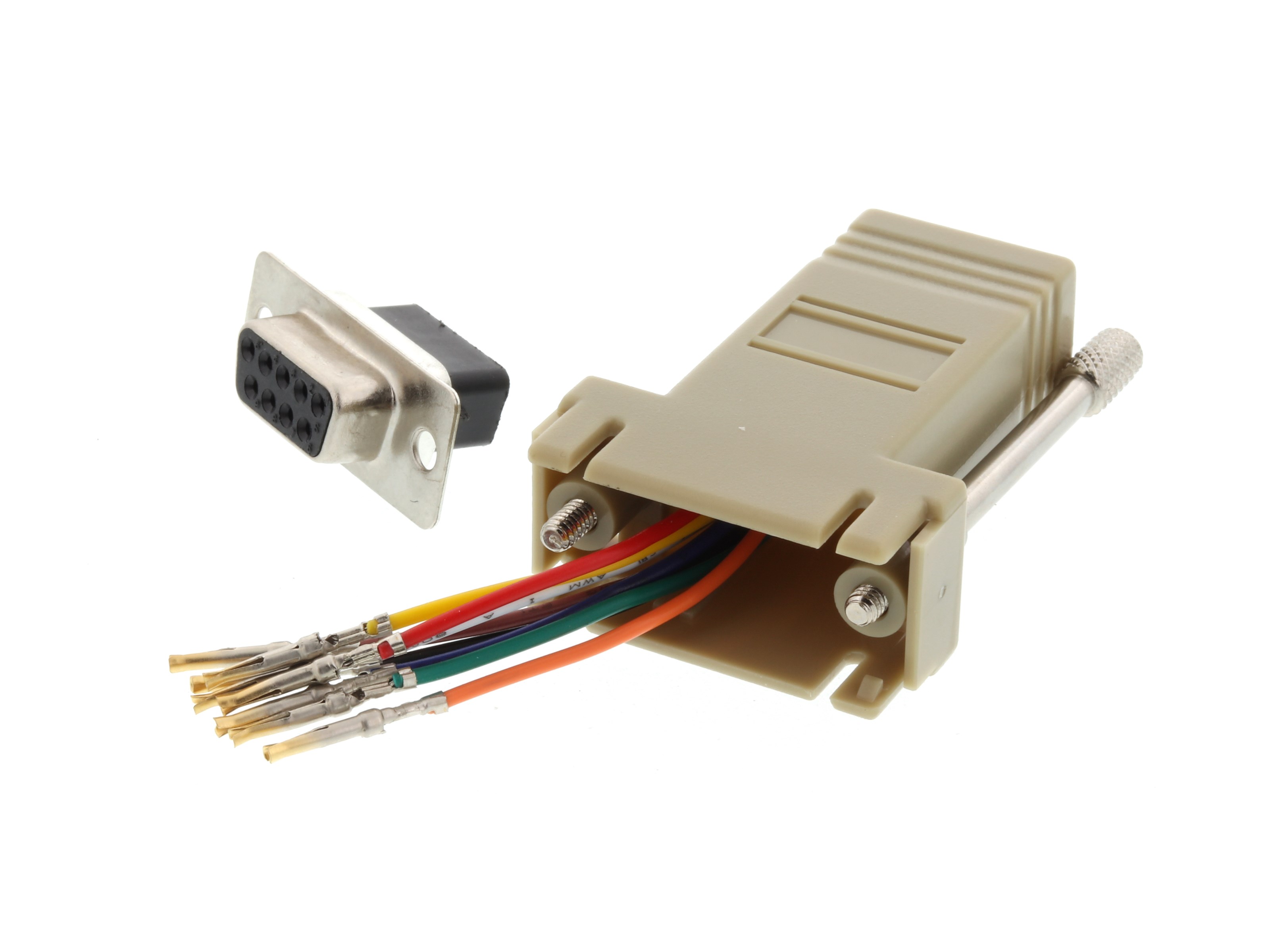

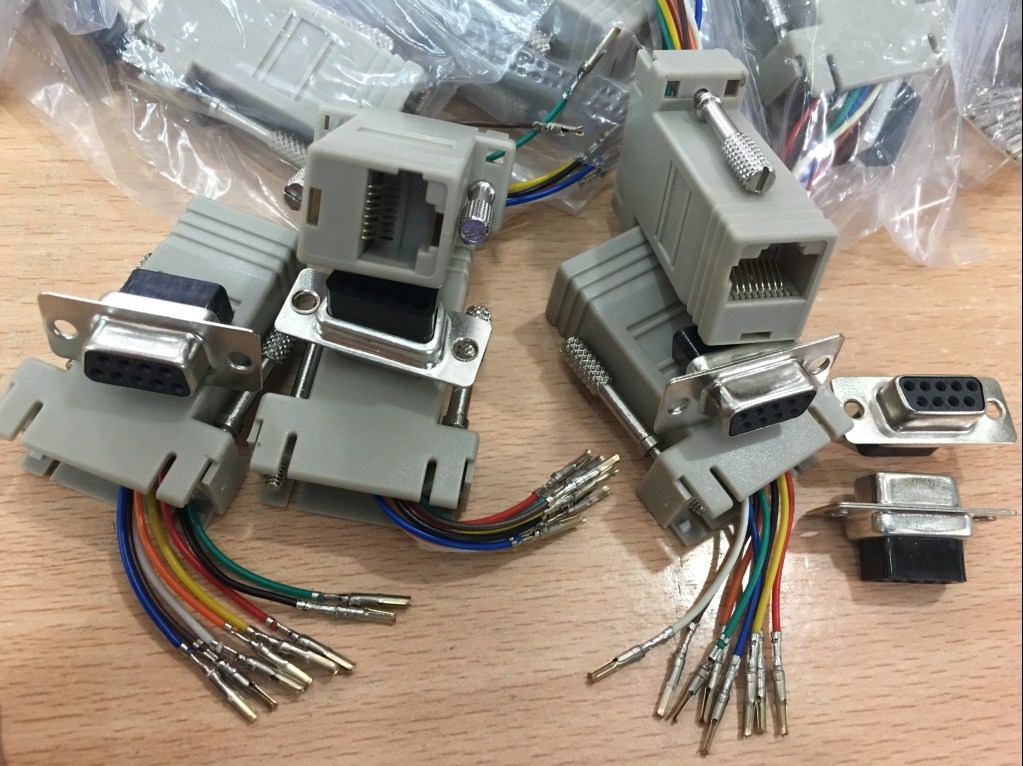

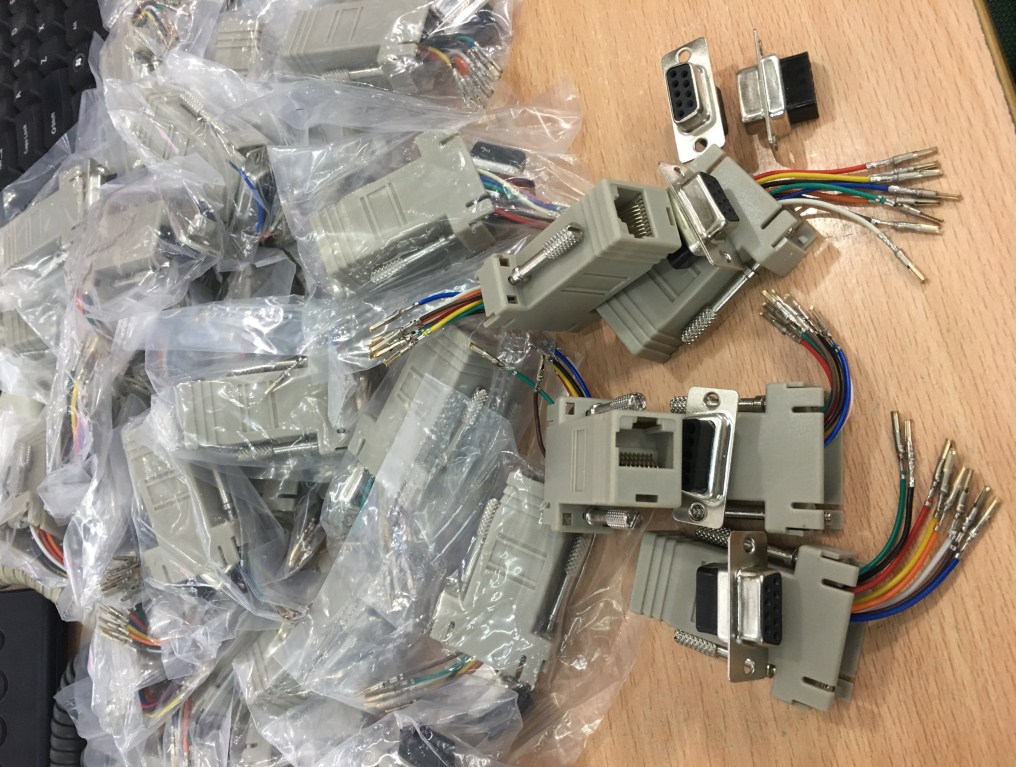

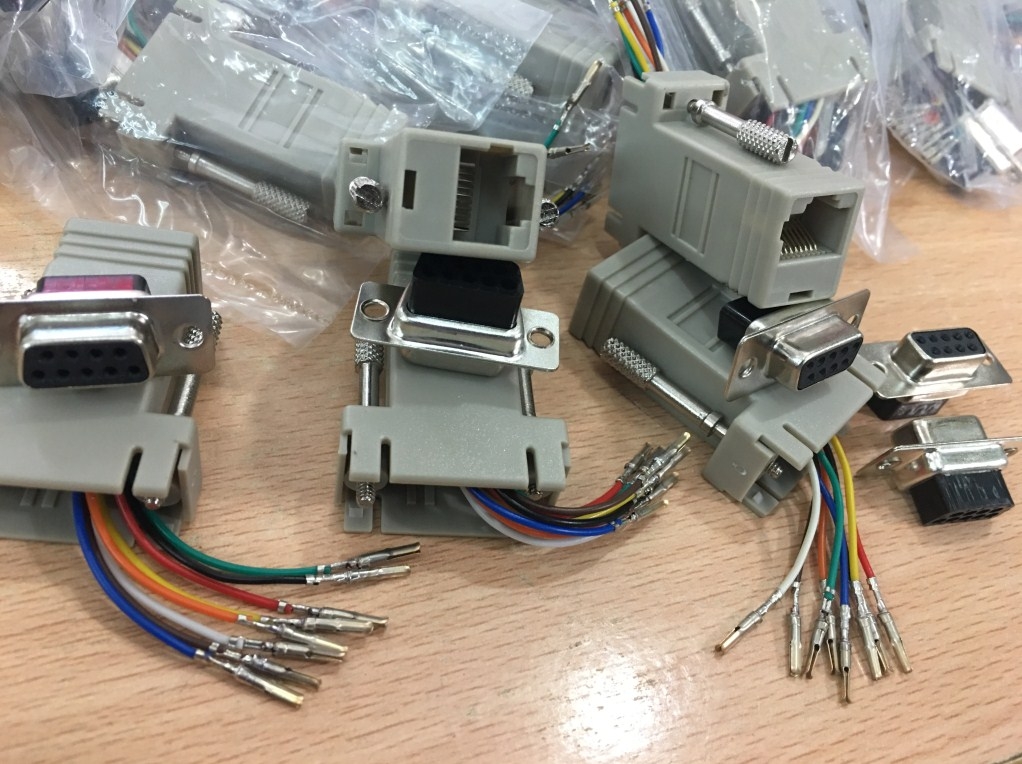

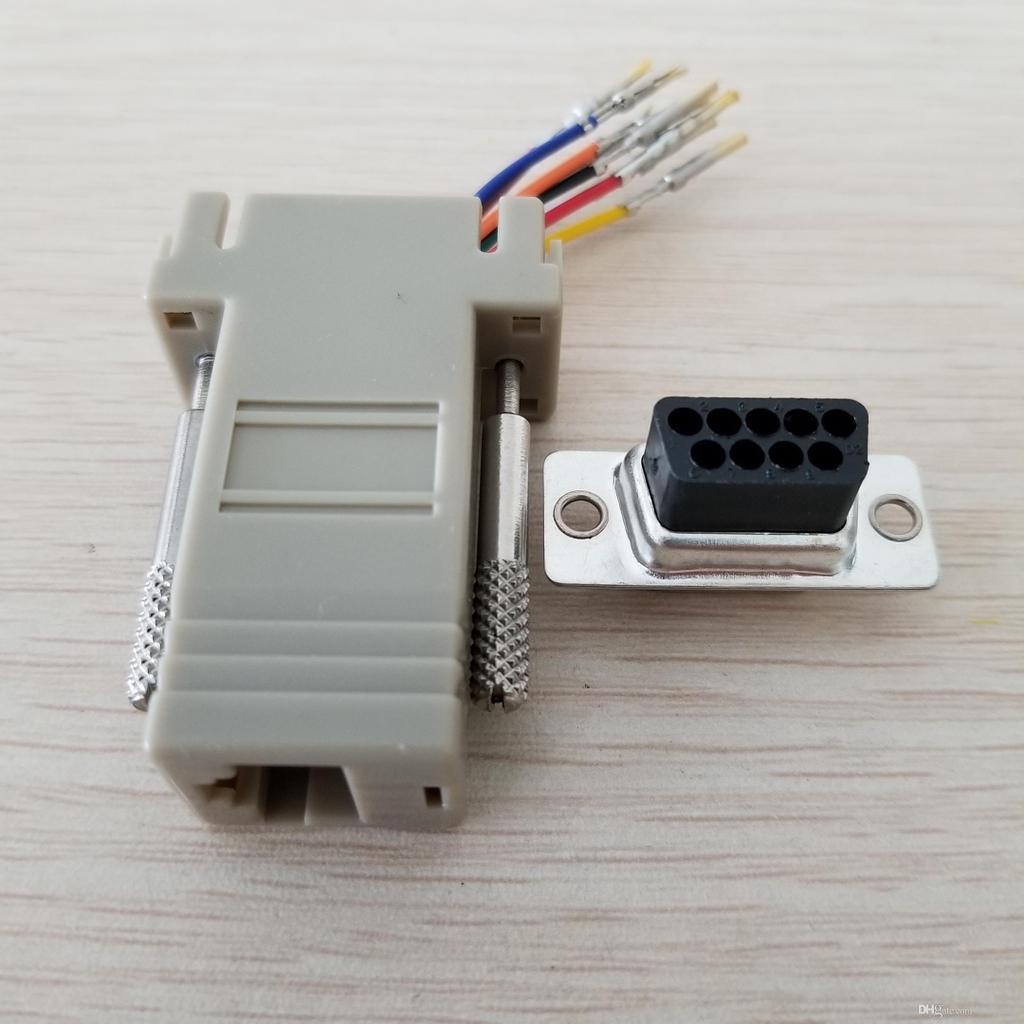

Rắc Cắm Modul Cisco Serial Female DB9 to Female RJ45 Adapter

Mã SP: 1374

Thương hiệu: China

Loại sản phẩm: Rắc Cắm Modul Female DB9 to Female RJ45

Đánh giá

:

Giá

:

100.000₫

(Giá sản phẩm chưa bao gồm VAT)

Mô tả :

Xuất xứ/Nguồn hãng: China
Bảo hành: 12 tháng
Tình trạng: Còn hàng

Mua Hàng Online

Mr Hiển: ‭094.816.2498‬
:hien.thientruong

‬ Mr Khanh: 091.301.5851
:khanh81b

Mr Đức: ‭‭‭034.694.3558‬
: vuvietduc8586

‬ Mr Lam: ‭085.514.0226

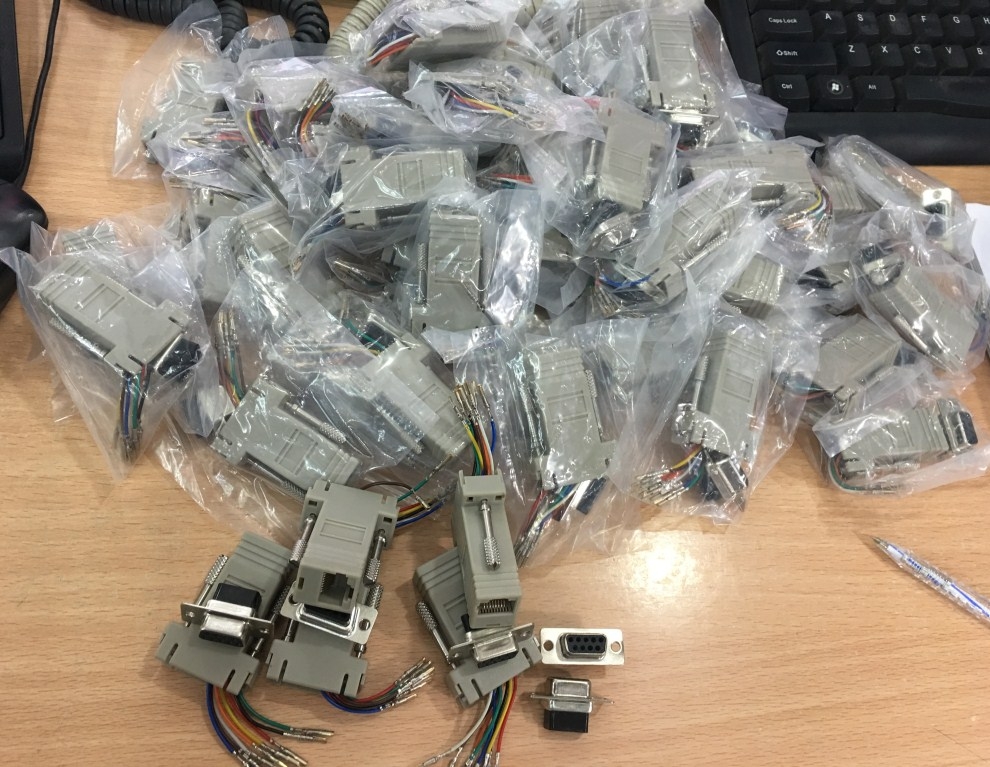

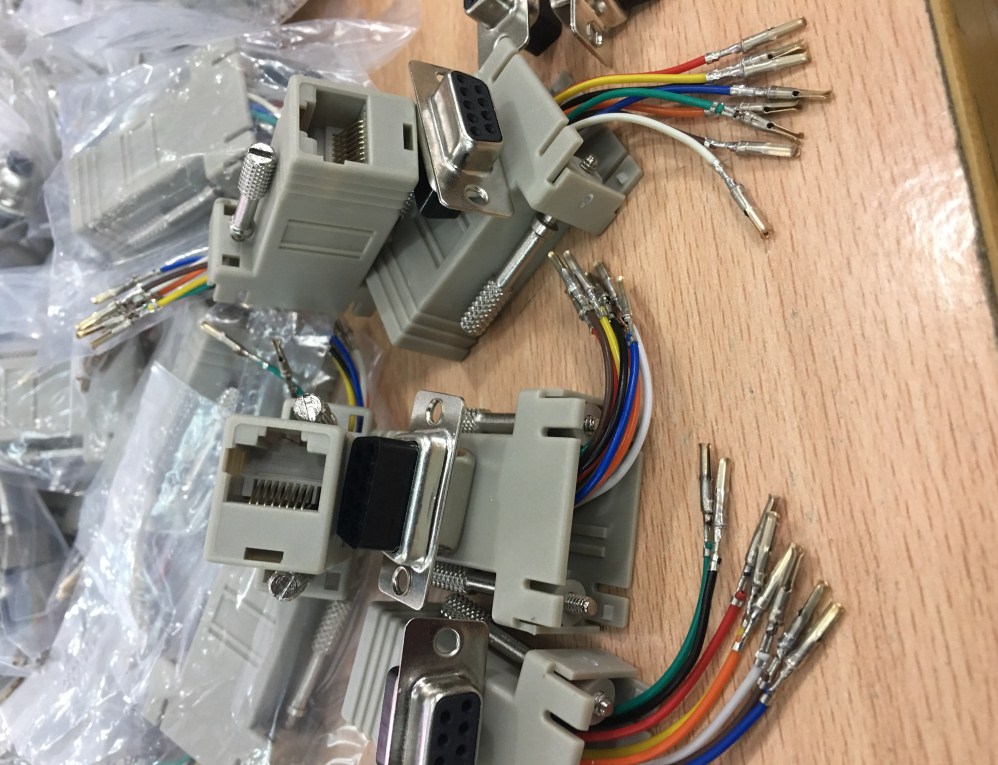

Rắc cắm Modul Cisco Serial Female DB9 to Female RJ45 Adapter

The original wiring of this Cisco cable with its DB9-RJ45 adapter is according to this table:

 signal (PC)  DB-9 adapter   color    RJ45 adapter        flat RJ45 cable   flat RJ45 cable
(out) RTS 7 blue 1   1 8
(out) DTR 4 orange 2   2 7
(out) TXD 3 black 3   3 6
ground 5 red 4   4 5
ground 5 green 5   5 4
(in) RXD 2 yellow 6   6 3
(in) DSR 6 brown 7   7 2
(in) CTS 8 white 8   8 1



Ghi chú:

Serial Female DB9 to Female RJ45 Adapter ngoài tính năng dùng điều khiển Cisco người dùng có thể cắm modul theo các chuẩn dùng cho Null model, CMC, PLC...

Mà nhà cung cấp theo sơ đồ hoặc ngọi điện đến Thiên Trường cúng cấp sơ đồ thiết bị cho người sử dụng.

Pin configuration
RJ45 pin Wire color
1 Blue
2 Orange
3 Black
4 Red
5 Green
6 Yellow
7 Brown
8 White
