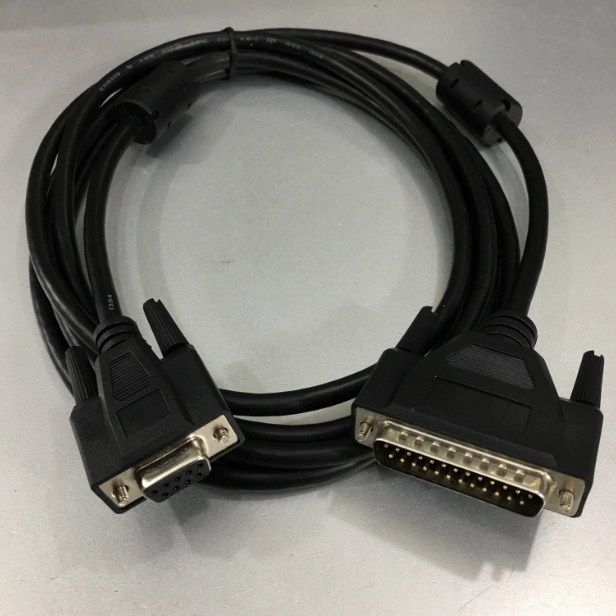

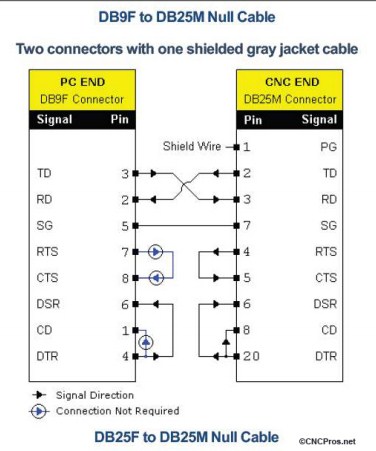

Cáp Kết Nối Điều Khiển RS232C DB9 Female to DB25 Male Null Modem Cable For Amada CNC Punching Machine Length 3M

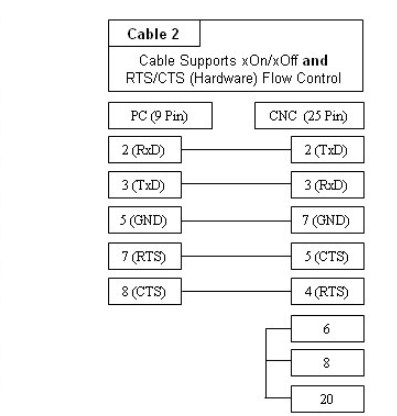

Cáp Amada CNC Punching Machine Cable RS232C có 2 loại cáp để điều khiển kết nối.
Cáp loại 1 là phổ biến nhưng Cáp 2 được khuyên dùng vì nó hỗ trợ cả điều khiển luồng phần mềm và phần cứng và tương thích với nhiều loại / chế độ CNC.

Thương hiệu: KTT Cable Hardware Flow Control and is compatible with a wider range of CNC types/modes
Xuất xứ/Nguồn hãng: Việt Nam Thiên Trường PC
Loại sản phẩm: Cáp Kết Nối Điều Khiển RS232C DB9 Female to DB25 Male Null Modem Cable For Amada CNC Punching Machine Length 3M

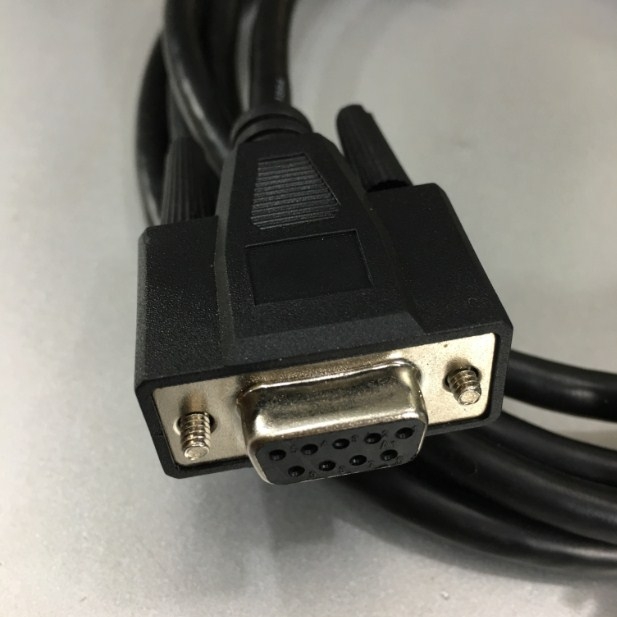

Rắc cắm kết nối Computer: RS232 DB9 Female 9Pin

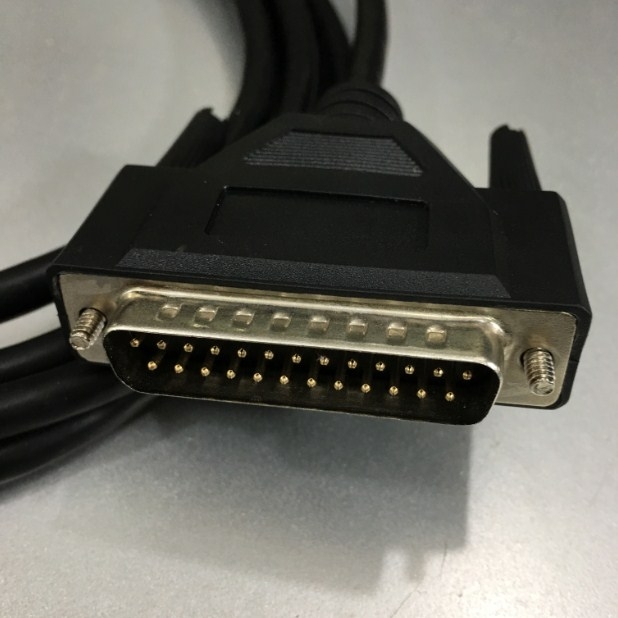

Rắc cắm kết nối Amada CNC Punching Machine: RS232 DB25 Male
Chuẩn giao tiếp: RS232C
Chỉ số đo cỡ dây dẫn theo tiêu chuẩn: 24AWG
Đường kính ngoài sợi cáp: 6.3mm
Số dây truyền dẫn tín hiệu: 3 dây với 3 mầu khách biệt nhau  + 1 sợi tiếp mát và vỏ bọc bạc chống nhiễu chống ẩm
Cáp bọc loại nhựa PVC - Polyvinyl Clorua
Cáp lá chắn loại nhôm Multi-Conductor
Vỏ PVC cách điện chịu nhiệt cáp mềm dẻo PVC 60°C ~ 80°C
Trọng lượng của sản phẩm: 260g
Chiều dài sợi cáp: 3M
Màu cáp: Black
Thông số in nổi trên sợi cáp: E318309 AWM STYLE 20276 80°C 30V VW-1

Cáp Kết Nối Điều Khiển RS232C DB9 Female to DB25 Male Null Modem Cable For Amada CNC Punching Machine Length 3M Cable Multi-Conductor được Thiên Trường sản xuất theo tiêu chuẩn sử dụng cho các ứng dụng truyền số liệu trong công nghiệp với môi trường nhiệt độ cao và đi cạnh nhiều loại cáp truyền dẫn điện. Cáp có bọc bạc chống nhiễu và dây thép nhiều sợi bao quanh sợi cáp có tính năng gia cường tắng lực chịu tải khi sử dụng.
Thiết lập điều khiển FANUC của bạn cho Truyền thông chuẩn giao tiếp RS232
Thiết lập giao tiếp RS232 với điều khiển Fanuc rất phổ biến khá dễ dàng và dễ dàng
ở đằng trước. Một khi bạn có hệ thống cáp chính xác, tất cả những gì bạn phải làm là khớp với tốc độ truyền và bạn.
Chúng tôi khuyên bạn nên sử dụng cổng RS232 Onboard trên Mainboard PC hoặc cắm Card mở rộng cổng RS232. Điều này sẽ hoạt động hoàn hảo và tiết kiệm ngày đau đầu khi cố gắng làm cho bộ chuyển đổi sang hoạt động. Nếu dùng máy Notebook thì nên chọn chuyển đổi USB to RS232 FTDI Chip Adapter Converter
Mỗi một thiết bị tương ứng với một chuẩn kết nối tín hiệu khách nhau vì vậy người sử dụng cần nắm được mục đích kết nối để mua đúng sản phẩm cần dùng cho từng thiết bị và model tương ứng.
Thiên Trường nhận sản xuất các loại cáp điều khiển truyền số liệu PLC CNC kết nối tới Computer và PLC HMI màn hình cảm ứng với độ dài và chất lượng theo yêu cầu của khách hàng, khách hàng chỉ cần cung cấp đúng tên sản phẩm và model cần kết nối từ A điến B hặc C…Thiên Thường xẽ cung cấp sơ đồ kết nối của thiết bị. Chúng tôi có thể sẵn sàng đáp ứng nhu cầu của bạn với việc vận chuyển hàng luôn trong ngày khi nhận được đơn đặt hàng.

Thiết lập điều khiển FANUC của bạn cho Truyền thông RS232

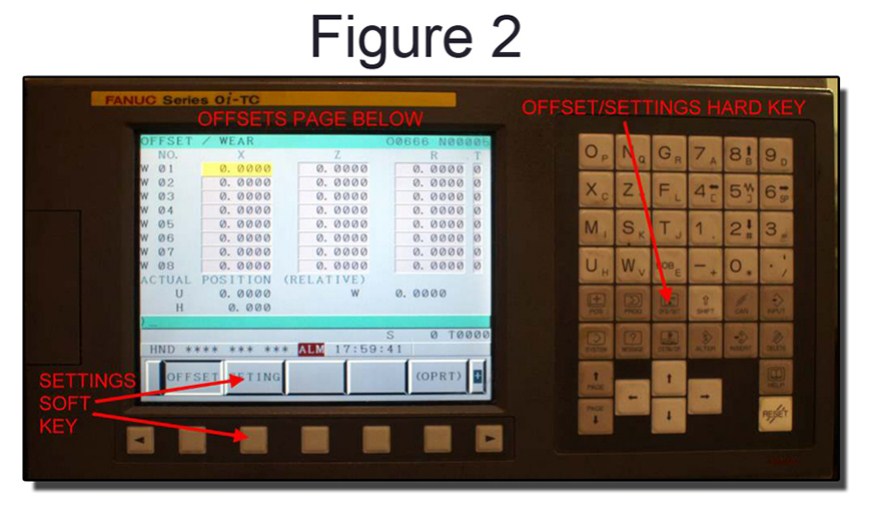

1. Tại điều khiển Fanuc, hãy đảm bảo bạn đang ở chế độ MDI, sau đó nhấn phím CÀI ĐẶT, và
phím mềm CÀI ĐẶT để chuyển khóa thông số thành 1. (Xem Hình 2) Điều khiển sẽ

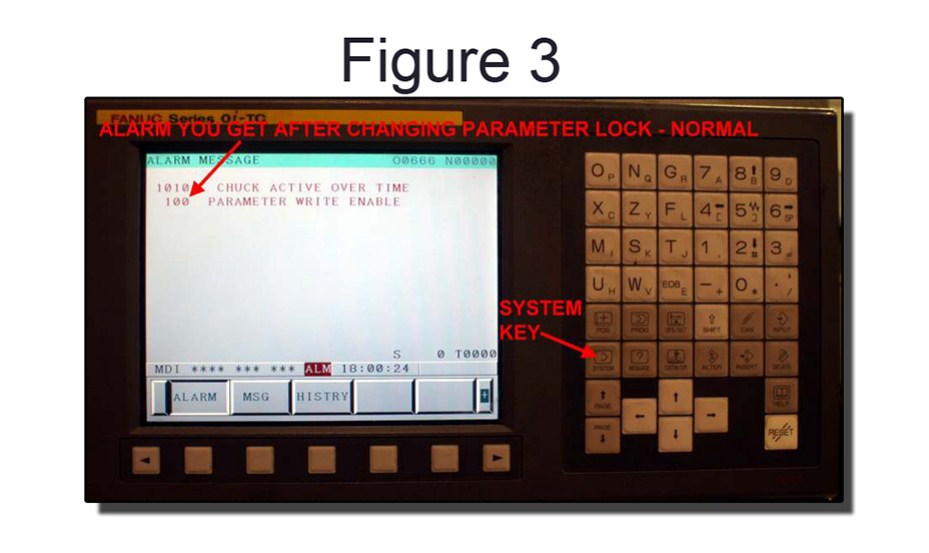

ngay lập tức đưa bạn đến trang báo động. Điều này là bình thường (Xem Hình # 3). Quay lại cái này

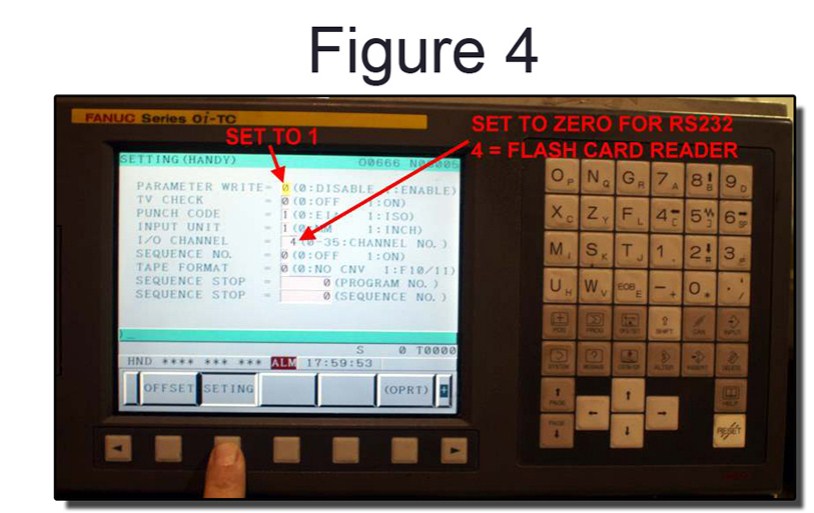

trang cài đặt và đảm bảo cài đặt I / O của bạn được đặt thành 0. (Xem Hình # 4)

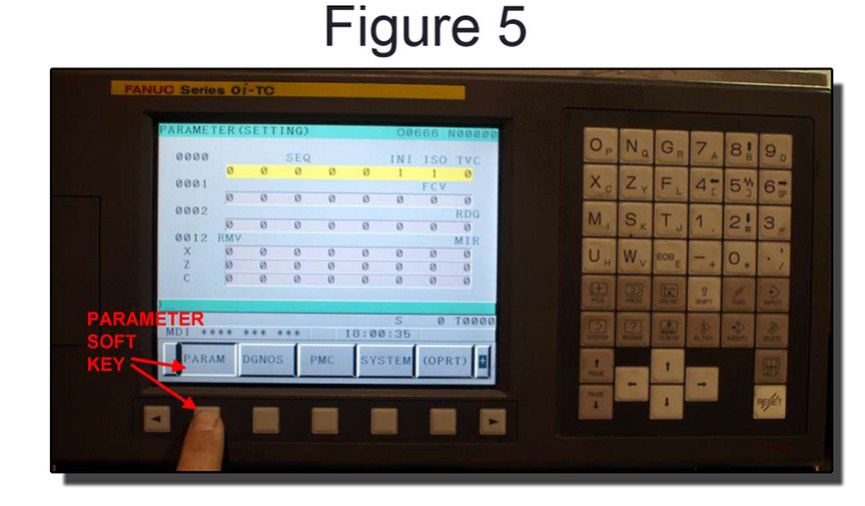

2.Bây giờ nhấn phím cứng HỆ THỐNG của bạn để đưa bạn đến các thông số của bạn. (Xem Hình 5) Đây là
có khả năng là trang bạn truy cập, nhưng hãy nhấn phím mềm tham số để đảm bảo bạn truy cập vào
các tham số để thay đổi / xác minh các tham số giao tiếp của bạn. Nhấn mũi tên xuống

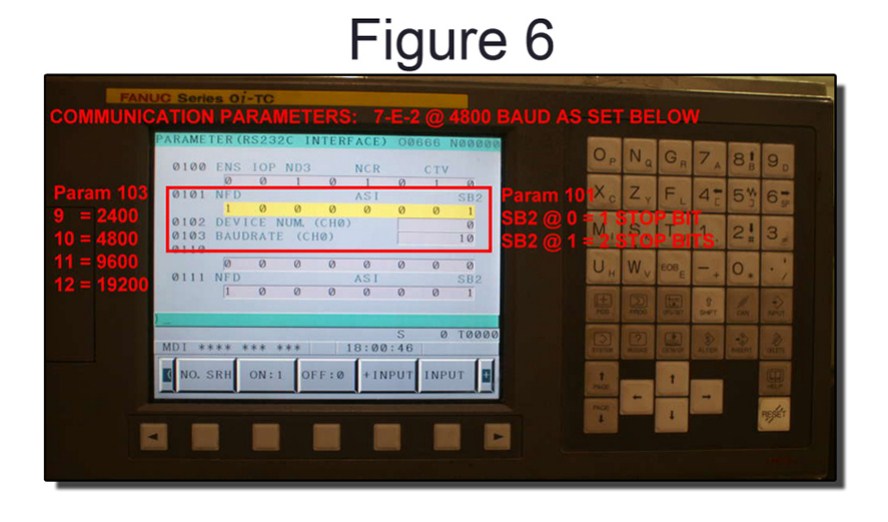

cho đến khi bạn nhận được thông số # 101. (Xem Hình # 6) Đảm bảo các thông số của bạn đã được thiết lập
giống nhau, cụ thể là tham số 101 ngoại trừ SB2 mà bạn có thể đặt cho
1 hoặc 2 bit dừng (Ví dụ: 7-E-1 HOẶC 7-E-2). Hầu hết người dùng Fanuc đều đặt thông số này thành 1
dừng bit, hoặc SB2 = 0, nhưng sự lựa chọn là của bạn.

3.Được rồi, bạn đã sẵn sàng. Quay lại trang cài đặt của bạn và đặt tham số lock = zero
lần nữa. Tắt điều khiển của bạn và sao lưu để các thay đổi là vĩnh viễn. Của bạn
các thay đổi sẽ không có hiệu lực cho đến khi bạn tắt nguồn và sao lưu lại.

4.Kết nối cáp của bạn, mở phần mềm liên lạc của bạn (chúng tôi khuyên dùng FadalCNCDNC), mở tệp bạn muốn gửi và bạn đã gần hoàn tất. Hãy chắc chắn rằng bạn có
đã định cấu hình phần mềm liên lạc của bạn cho cùng một giao thức mà bạn đã đặt trong Fanuc
các tham số như 7-E-1 hoặc 2 và tốc độ truyền. Ngoài ra, hãy chắc chắn rằng bạn đã chọn XON / XOFF
để bắt tay giao tiếp thích hợp trong phần mềm truyền thông của bạn.

5.Bây giờ bạn phải thiết lập điều khiển Fanuc của mình để nhận. Điều này rất đơn giản. Đặt quyền kiểm soát của bạn
trong chế độ chỉnh sửa, sau đó nhấn phím mềm tùy chọn ở bên phải bên dưới màn hình trong
hàng phím mềm. Bây giờ bạn sẽ thấy các tùy chọn phím mềm cho ĐỌC và CHẠY. Đọc là để
tải lên điều khiển Fanuc và Punching là để gửi một chương trình từ Fanuc
kiểm soát PC của bạn. Nhấn ĐỌC rồi nhấn EXEC (các điều khiển thay đổi một chút) và bạn sẽ thấy
nhấp nháy LSK ở cuối màn hình nếu hệ thống cáp của bạn đúng. Nếu không đúng, bạn sẽ
không thấy điều này và bạn sẽ không thể gửi hoặc nhận cho đến khi điều này được khắc phục.

6.Quay lại PC của bạn và nhấn nút GỬI lớn. Điều khiển Fanuc sẽ đưa bạn
chương trình tốt và có nó được lưu trữ trong bộ nhớ ngay lập tức để sử dụng miễn là tệp không quá
lớn cho bộ nhớ Fanuc bên trong. Chương trình phải tuân theo định dạng này cho
Fanuc để đưa nó vào bộ nhớ trong:
