Cáp Kết Nối Cân Phân Tích Điện Tử Semi-Micro Analytical Balances AND HR-300i Với PC Và Đọc Các Giá Trị Trọng Lượng Trực Tiếp Vào Excel For A&D Balances RS-232C 3M Cable AX-KO2466-200

A&D Weighing HR300i Analytical Balance

Hầu hết các cân điện tử và cân trong phòng thí nghiệm đều có cổng RS232 (Nối tiếp) hoặc cổng USB, tuy nhiên không có hướng dẫn nào thường được cung cấp để chỉ cho bạn cách kết nối chính xác với PC hoặc cách nhập giá trị trọng lượng trực tiếp vào các chương trình như Excel hoặc Access.
Các bước bên dưới sẽ chỉ cho bạn cách kết nối cân điện tử của bạn với PC và xác định cổng nào được kết nối với cân điện tử và cũng như cách nhập số đọc trọng lượng trực tiếp vào Microsoft Excel.
Điều duy nhất bạn cần là một cáp thích hợp kết nối từ cân điện tử đến PC của bạn và một phần mềm chậy trên chương trình Windows. Ví dụ này, chúng tôi sẽ sử dụng một sản phẩm có tên WinCT từ WinCT - A&D Weighing...
Lưu ý: Hướng dẫn này giả định rằng tỷ lệ hoặc số dư của bạn có nút "In" sẽ truyền các giá trị trọng lượng đến PC. Hầu hết các cân điện tử và số dư đều có một mặc dù nó có thể không được đánh dấu rõ ràng. Bạn có thể cần phải đọc hướng dẫn sử dụng cho cân điện tử hoặc liên hệ với nhà sản xuất của nó để tìm hiểu chính xác cách thức hoạt động của nó. Nếu cân điện tử của bạn không có nút In, điều đó không nhất thiết có nghĩa là bạn không thể gửi dữ liệu trọng lượng đến PC. Điều đó có nghĩa là bạn có thể cần một phần mềm nêm tiên tiến hơn như sản phẩm WinCT của WinCT - A&D Weighing.
Nếu cân điện tử của bạn có kết nối USB thì bạn sẽ cần xác định đầu nối nào trên cân điện tử. Các cổng USB trên PC luôn là cổng USB loại A, do đó, nếu cân điện tử của bạn có cổng USB loại B, bạn sẽ cần phải có cáp USB có đầu nối loại A ở một đầu và đầu nối loại B ở đầu kia.
Lưu ý quan trọng: Nếu cân điện tử của bạn có đầu nối USB thì nó phải đi kèm với trình điều khiển thiết bị mà bạn sẽ cần cài đặt trong Windows để thang đo hiển thị dưới dạng cổng COM tiêu chuẩn trong Windows. Đôi khi trình điều khiển thiết bị này được cung cấp trên đĩa CD đi kèm theo tỷ lệ và đôi khi bạn cần tải xuống trình điều khiển từ trang web của nhà sản xuất. Nếu cân của bạn có kết nối USB nhưng không đi kèm trình điều khiển hoặc nếu bạn không cài đặt trình điều khiển, thì bạn không thể đọc dữ liệu từ cân điện tử bằng các công cụ phần mềm có sẵn (như WinCT phần mềm nêm) và bạn sẽ cần liên hệ với nhà sản xuất của cân điện tử để tìm hiểu những công cụ phần mềm nào họ có thể sử dụng.

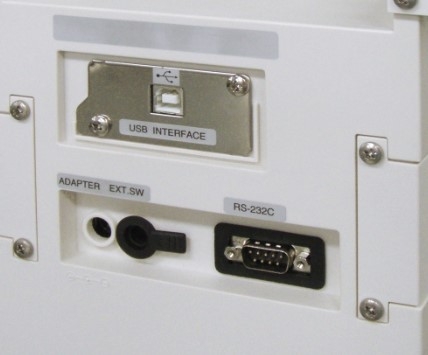

Nếu cân điện tử của bạn có cổng RS232, nó thường sẽ nằm ở mặt sau của cân điện tử và nó sẽ trông giống như một trong các cổng được hiển thị ở trên. Điều phổ biến hơn là cân điện tử có đầu nối nam 9 chân hoặc đầu nối nữ 25 chân. Các cổng nối tiếp được tìm thấy ở mặt sau của PC sẽ luôn là Nam 9 chân hoặc 25 chân. Hầu như tất cả các PC đều có cổng nối tiếp sẽ có cổng nam 9 chân và thường chỉ những PC rất cũ mới có cổng nối tiếp 25 chân. Nếu bạn cần kết nối cáp 9 chân với cổng 25 chân hoặc nếu bạn cần kết nối cáp 25 chân với cổng 9 chân, bạn có thể mua USB to RS232 hoặc PCI to RS232, Card PCI Express to RS232, Card PCI to Parallel LPT, Card PCI Express to Parallel LPT
Cáp RS232 có hai loại gọi là "Cáp Modem" và "Cáp Modem Null". Cáp modem có các dây trong cáp chạy thẳng và cáp Modem Null có các đường truyền và nhận được truyền qua cáp. Hầu hết các thang đo thường sẽ kết nối với PC bằng cáp Null Modem tuy nhiên vẫn có trường hợp ngoại lệ kết nối thẳng. Một cách để đảm bảo rằng bạn có tất cả các tùy chọn của mình được bảo hiểm là mua "Bộ điều hợp Modem Null". Bộ điều hợp Modem Null là một đầu nối nhỏ trượt thẳng hàng với cáp và đi qua các đường truyền và nhận. Bộ điều hợp Modem Null sẽ chuyển đổi Cáp Modem Null sang Cáp Modem và Cáp Modem thành cáp Modem Null.
Khi bạn biết các loại đầu nối nằm trên cả cân điện tử và PC của mình, bạn sẽ kết nối hai loại với nhau bằng một cáp thích hợp. Nếu thiết bị của bạn đi kèm với một dây cáp, thì đó sẽ là một lựa chọn tốt nhất để sử dụng. Nếu không, bạn có thể mua cáp theo bất kỳ cấu hình hoặc độ dài nào bạn muốn. Mà Thiên Trường PC cung cấp. Bạn có thể liên hệ với nhà sản xuất cân điện tử để tìm hiểu xem nó sử dụng Modem hay cáp Null Modem trước khi mua hàng.

RS232 to USB Converter Cables

PCI Express Cards

Nếu cân của bạn có cổng RS232 nhưng PC, Notebook  của bạn chỉ có cổng USB, bạn có thể mua cáp chuyển đổi từ USB sang RS232 tại bất kỳ cửa hàng cung cấp máy tính. Những cái tốt nhất sử dụng chipset FTDI hoặc Prolific. Card chipset Sun1989, Sunix sun2212, Moschip MCS9901CV-CC như hình ở trên.
Cáp chuyển đổi USB to RS232 không cố định chắc điển kết nối bạn có thể dùng Card chuyển đổi để sử dụng kết nối cân điện tử với máy tính.
Tất cả các cáp chuyển đổi từ RS232 sang USB và Card chuyển đổi RS232, Parallel LPT yêu cầu phải cài đặt trình điều khiển trong Windows để cáp và Card hoạt động. Thông thường, trình điều khiển được cung cấp trên đĩa CD có cáp và bạn thường cài đặt trình điều khiển trước khi bạn kết nối cáp với PC lần đầu tiên.

Determining the COM Port Number

Trên hầu hết các PC có một cổng COM tích hợp duy nhất, cổng sẽ xuất hiện với Windows dưới dạng COM1 tuy nhiên điều này không phải lúc nào cũng đúng. Nếu cân điện tử của bạn sử dụng kết nối USB hoặc nếu bạn đang sử dụng bộ chuyển đổi RS232 sang USB, bạn sẽ cần xác định số cổng COM mà thiết bị được kết nối. Cách tốt nhất để làm điều này là tìm trong Trình quản lý thiết bị Windows trong phần có nhãn "Cổng (COM & LPT)". Phần này sẽ chứa danh sách tất cả các cổng COM được cài đặt trên PC của bạn.
Lưu ý: Nếu cân điện tử của bạn kết nối trực tiếp với cổng USB hoặc nếu bạn đang sử dụng bộ chuyển đổi RS232 sang USB, hãy đảm bảo rằng thang đo hoặc bộ chuyển đổi được kết nối với PC và trình điều khiển thiết bị được cài đặt trước khi tìm trong Trình quản lý thiết bị.

Download and Run the WinCT software

Running the WinCT Software and Selecting the Communications Settings

Bây giờ bạn đã kết nối cân điện tử với PC, bước tiếp theo là xác định các tham số truyền thông nối tiếp mà cân điện tử sử dụng. Cách tốt nhất để làm điều này là tìm trong hướng dẫn sử dụng của cân điện tử hoặc liên hệ với nhà sản xuất. Bạn sẽ cần biết Tốc độ Baud, cài đặt Chẵn lẻ, số lượng bit dữ liệu và số lượng bit dừng. Để PC của bạn giao tiếp với cân điện tử của bạn, các cài đặt bạn chọn trong phần mềm WinCT phải khớp chính xác với các cài đặt mà cân điện tử của bạn sử dụng. (Có thể bỏ qua tùy chọn "Điều khiển luồng" và "Chuỗi quét Beep".)
Lưu ý: Bạn không phải thay đổi bất kỳ tham số truyền thông nối tiếp nào trong Trình quản lý thiết bị Windows. Các tham số bạn chọn trong phần mềm WinCT (hoặc bất kỳ phần mềm nào khác) sẽ luôn ghi đè mọi tham số được đặt trong Trình quản lý thiết bị.

Testing the Connection to the Scale

Nếu bạn có các tham số truyền thông chính xác được đặt trong phần mềm WinCT, bạn sẽ có thể thấy số đọc trọng lượng trong hộp văn bản có nhãn "Nhập dữ liệu từ máy quét" khi bạn nhấn nút In trên cân điện tử của mình. Hình ảnh trên cho thấy dữ liệu điển hình từ một tỷ lệ. Nếu không có dữ liệu xuất hiện sau khi bạn nhấn nút in thì bạn có thể đã chọn cổng COM sai. Nếu dữ liệu xuất hiện nhưng bị cắt xén hoặc hoàn toàn không thể đọc được thì bạn có cổng COM đúng nhưng các tham số truyền thông nối tiếp sai được chọn. Bạn có thể cần thử nghiệm với các cài đặt khác nhau cho đến khi bạn thấy dữ liệu có vẻ chính xác. Hãy thử đặt Số bit dữ liệu thành "7" và Chẵn lẻ thành "Chẵn" và sau đó thử từng Tốc độ Baud khác nhau cho đến khi bạn thấy dữ liệu chứa giá trị trọng lượng khớp với giá trị hiển thị trên thang đo.

Inputting Weight Values to Cells in Excel

Khi bạn có thể thấy dữ liệu xuất hiện chính xác trong WinCT, hãy để dữ liệu chạy ở chế độ nền và khởi chạy Microsoft Excel và đặt con trỏ vào một ô nơi bạn muốn giá trị trọng lượng của mình đi và nhấn nút In trên thang đo. Nếu mọi thứ đều hoạt động chính xác, bạn sẽ thấy giá trị trọng lượng xuất hiện trong Excel. WinCT hoạt động bằng cách lừa PC của bạn hoạt động như thể dữ liệu đến từ cổng COM đến từ bàn phím. Do đó, bạn có thể gửi các giá trị trọng lượng trực tiếp vào bất kỳ chương trình nào mà bạn có thể nhập dữ liệu vào - bao gồm các chương trình cơ sở dữ liệu, phần mềm vận chuyển hoặc bất kỳ chương trình Windows nào khác.
Lưu ý: Nếu bạn chỉ muốn các giá trị trọng lượng (không có khoảng trắng hoặc đơn vị hàng đầu) được xếp chồng lên nhau trong một cột trong Excel mỗi khi bạn nhấn nút In, hãy chọn hộp kiểm có nhãn "Lọc ra các ký tự không phải là số" và chọn từ " {DOWN} "từ danh sách thả xuống" Postamble Keystrokes "trong cửa sổ WinCT. Bạn có thể tìm hiểu về các tính năng khác có sẵn trong chương trình WinCT bằng cách chọn Trợ giúp - Lập chỉ mục từ menu chính WinCT.

Thương hiệu: KTT
Model: AX-KO2466-200
Xuất xứ/Nguồn hãng: Việt Nam Thiên Trường PC

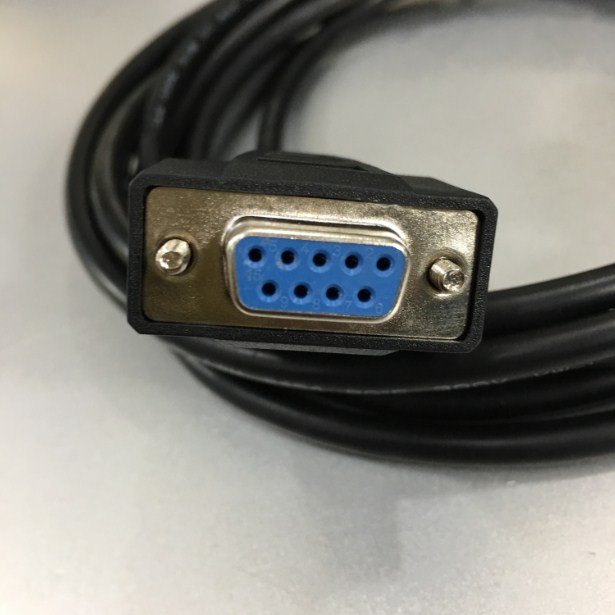

Rắc cắm kết nối Computer: DB9 Female 9Pin

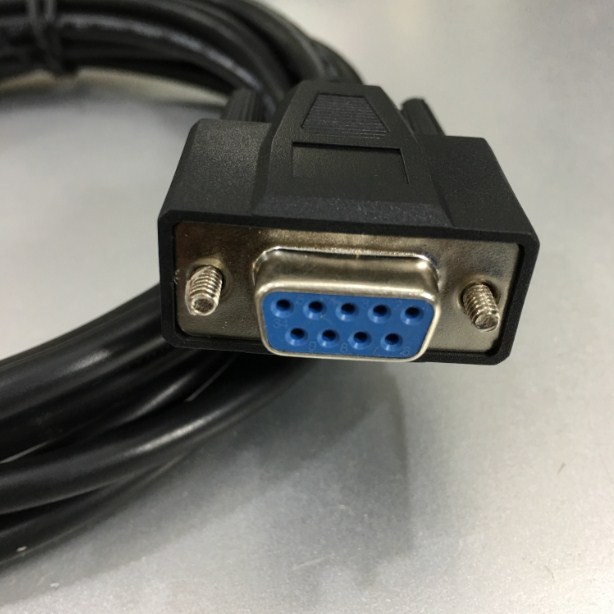

Rắc cắm kết nối cân điện tử: DB9 Female 9Pin

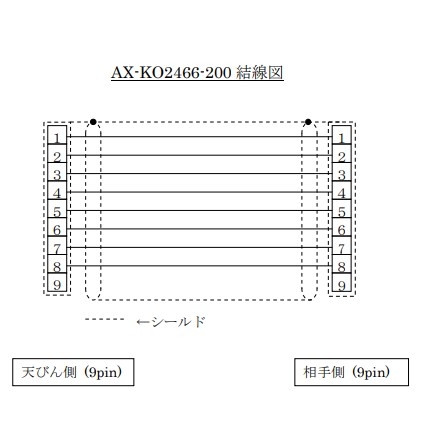

Chuẩn kết nối cáp: straight-through cable
Chỉ số đo cỡ dây dẫn theo tiêu chuẩn: 28AWG

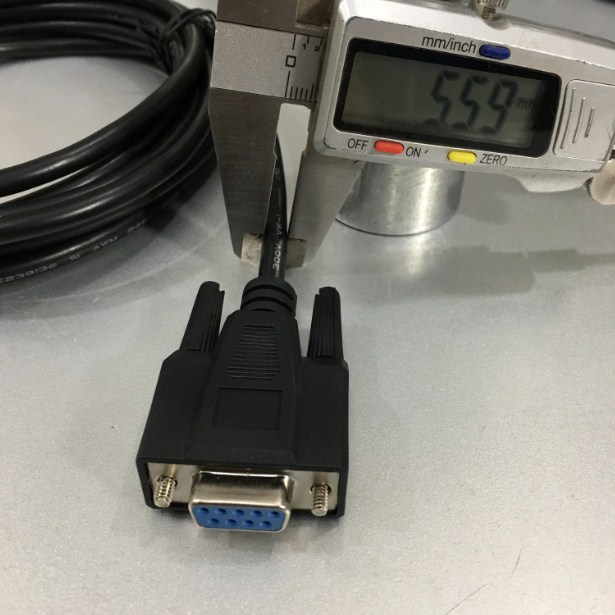

Đường kính ngoài sợi cáp: 5.5mm

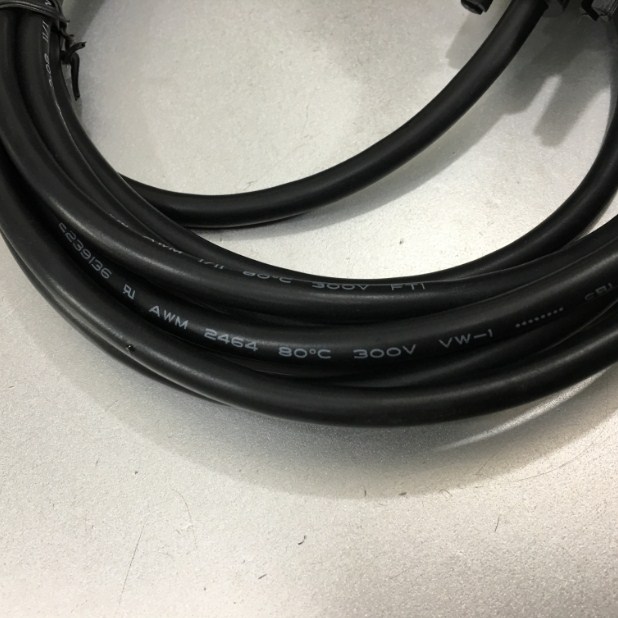

Số dây truyền dẫn tín hiệu: 8 dây với 8 mầu khách biệt nhau  + 1 sợi tiếp mát và vỏ bọc bạc chống nhiễu chống ẩm
Cáp bọc loại nhựa PVC - Polyvinyl Clorua
Cáp lá chắn loại nhôm Multi-Conductor
Vỏ PVC cách điện chịu nhiệt cáp mềm dẻo PVC 60°C ~ 80°C
Trọng lượng của sản phẩm: 200g

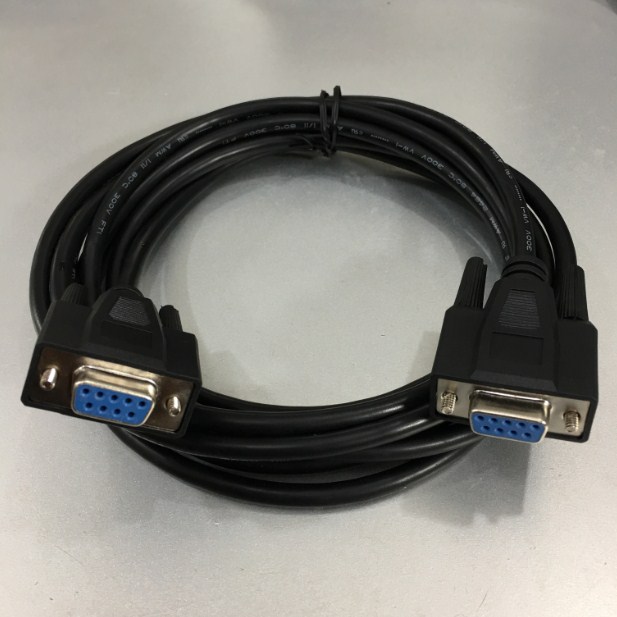

Chiều dài sợi cáp: 3M
Màu cáp: Black
Cáp được sử dụng kết nối cho các dòng cân điện tử sau: Compatible A&D Products
BM/EK-i/EW-i/EJ/EJ-B/EK-L/FC-i/FC-Si/FT-i/FX-CT/FX-GD/FX-i/FX-iWP/FZ-CT/FZ-i/FZ-iWP/GH/HV-C/HV-CP/HW-C/HW-CP/HR-A/HR-AZ/HR-i

Trong nhiều trường hợp, người dùng sử dụng cân điện tử để cân hàng và cần lưu trữ kết quả cân đo trên máy tính. Kết nối cân điện tử với máy tính nhằm lưu trữ số liệu cân hàng, xử lý dữ liệu trên máy tính bằng phần mềm mang đến hiệu quả vượt trội hơn rất nhiều so với ghi chép số liệu bằng tay. Đặc điểm của loại cân này là thiết kế nhỏ gọn, chính xác cực cao, xử lý dữ liệu rất nhanh, Tốn ít công sức con người, dễ dàng quản lý dữ liệu đã được cân thông qua các chức năng như in trực tiếp từ cân, lưu trữ trên cân, lưu trữ trên phần mềm. Việc truyền dẫn và lưu khối lượng vào máy tính là trực tiếp, do đó giúp giảm thiểu sai lệch trong khâu nhập số liệu, Tiết kiệm thời gian và nhân lực trong công việc.
Một số loại cân điện tử được tích hợp nhiều chức năng như: máy tính tiền, máy in mã vạch, máy chấm công, in báo cáo...hoặc một số loại cân có cổng giao tiếp với máy tính (thông qua cổng RS232, RS485...) phục vụ việc quản lí, lưu trữ và xử lý dữ liệu...
Thiên Trường nhận sản xuất các loại cáp điều khiển truyền số liệu cân điện tử kết nối tới Computer và máy in với độ dài và chất lượng theo yêu cầu của khách hàng, khách hàng chỉ cần cung cấp đúng tên sản phẩm và model cần kết nối từ A điến B hặc C…Thiên Thường xẽ cung cấp sơ đồ kết nối của thiết bị. Chúng tôi có thể sẵn sàng đáp ứng nhu cầu của bạn với việc vận chuyển hàng luôn trong ngày khi nhận được đơn đặt hàng.
