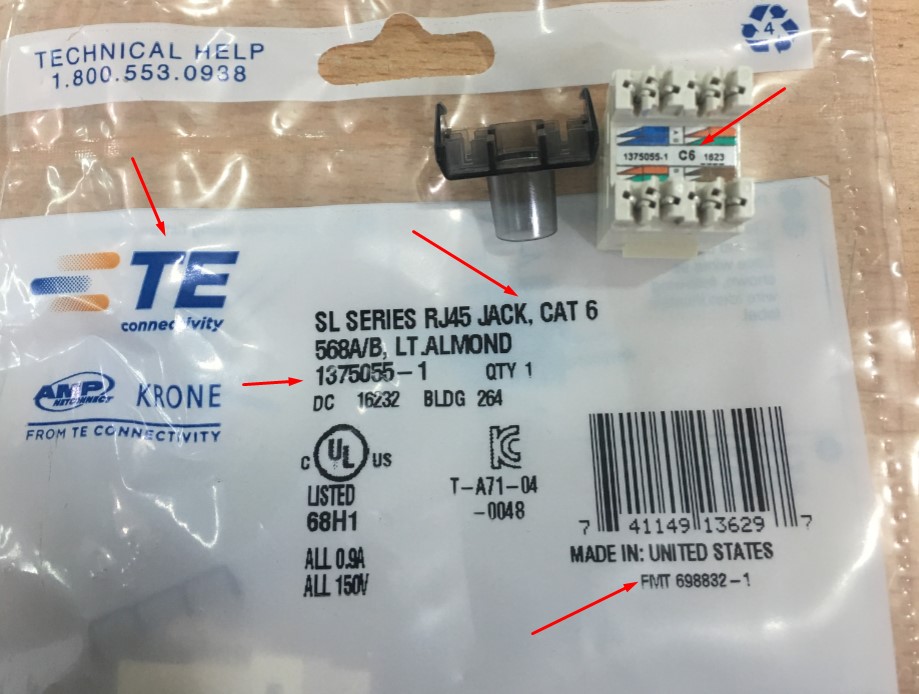

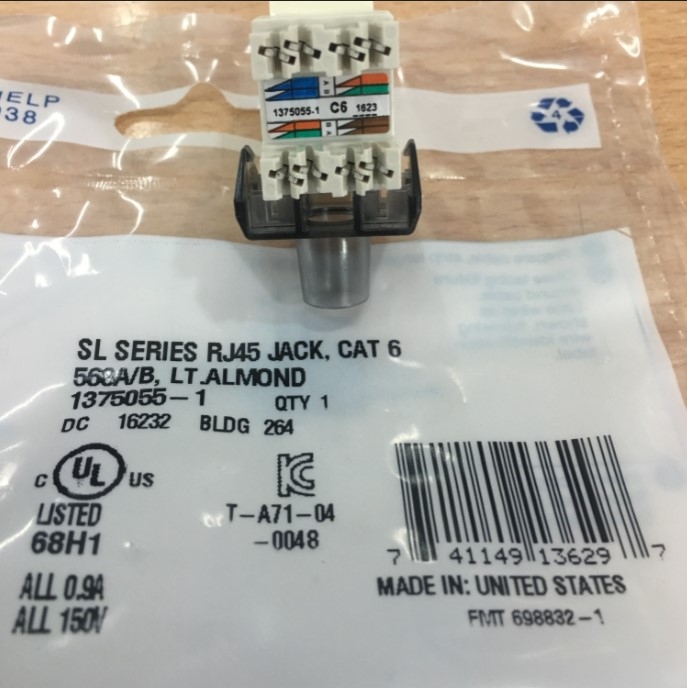

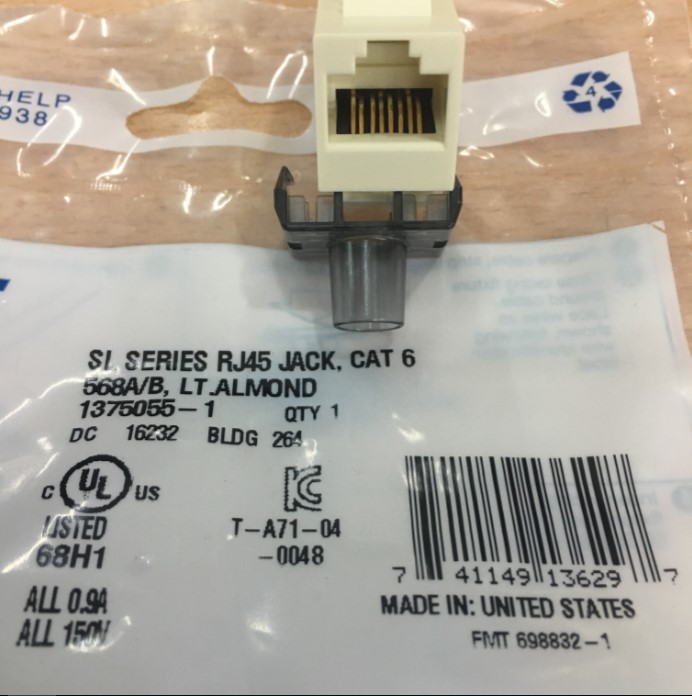

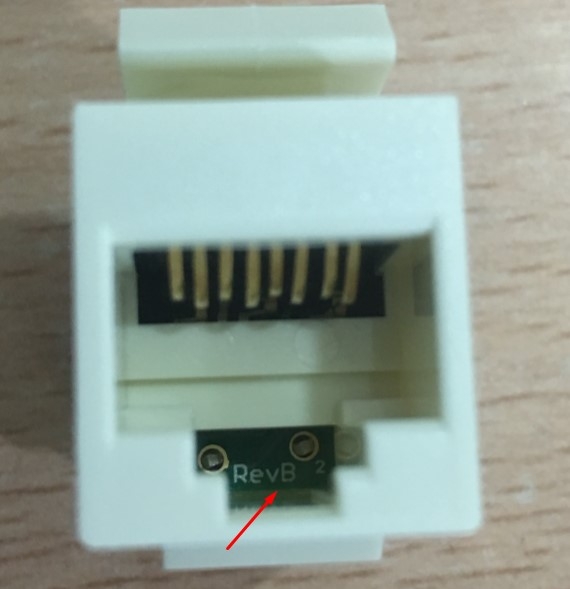

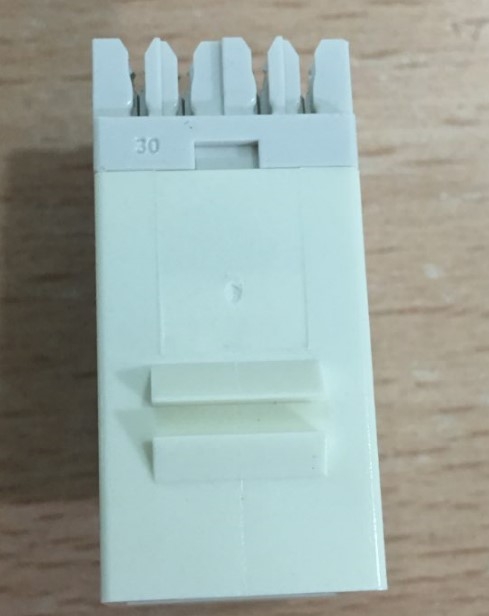

Nhân mạng chính hãnh TE Connectivity (Amp/Tyco/Commscope) Cat6 SL 110 Jack, T568A/B, Almond [1375055-1]

Nhân mạng RJ45 CAT5E T568A/B TIA / EIA CAT5E wallplate nhân RJ45 cat5 nhân mạng RJ45 dùng cho loại wallplate vuông; chữ nhật lắp nổi hoặc chìm

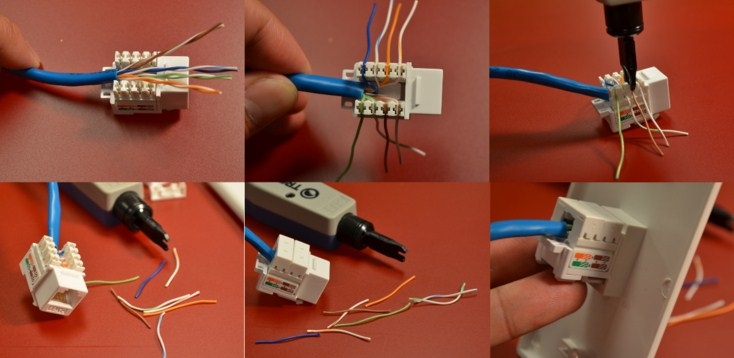

Các bước thi công Wallpalte:

Tuốt cáp mạng dải khoảng 1,5 inch tính từ đầu đoạn cáp xoắn đôi.

Phân tách các cặp dây xoắn với nhau; sau đó không săn mỗi cặp. Thẳng dây kết thúc ra càng nhiều càng tốt.

Tháo nắp bảo vệ của jack.

Một khi nắp đã được gỡ bỏ, bạn sẽ nhận thấy rằng có các cấu hình dây in gần các khe chấm dứt. Nếu bạn có một sự lựa chọn giữa "A" và "B" cấu hình, chọn bất kỳ một trong những bạn muốn, chỉ cần chắc chắn để nhớ là bạn đang sử dụng khi nói đến thời gian để chấm dứt đầu kia của cáp với một jack! Cấu hình phải giống nhau ở cả hai đầu của các hệ thống cáp mạng.

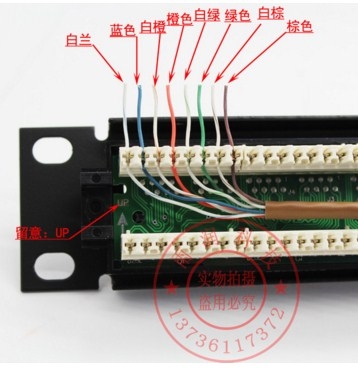

Đặt tất cả 8 dây vào trung tâm của các jack; từ đó, chuyển hướng các dây vào khe chính xác của họ, ép họ như xa xuống khe chấm dứt khi họ sẽ đi. Chiều dài dây điện thừa sẽ được mở rộng ra khỏi các cạnh của jack.

Đó là dễ dàng nhất để đấm xuống dây nếu bạn làm một mặt của jack tại một thời điểm. Hãy chắc chắn rằng công cụ punchdown của "Cut" bên là liên kết với các cạnh bên ngoài của jack, và rằng việc lắp ráp jack được nghỉ ngơi trên một cứng, bề mặt mạnh mẽ mà có thể chịu được những lực.
Để đấm xuống mỗi dây, nhấn xuống trên các công cụ punchdown cho đến khi bạn nghe thấy một tiếng động lớn và đồng thời, kim loại âm "ping". Những tiếng ồn là những chỉ số mà các cú đấm xuống đã được thực hiện một cách chính xác; nếu bạn không nghe thấy chúng, bạn sẽ biết rằng punchdown đã không được thành công.

Kiểm tra chất lượng của các đấm. Kiểm tra từng khe chấm dứt dọc theo mép ngoài của jack; mỗi dây được giữ chặt chẽ ở dưới cùng của khe của nó, và dẫn bằng đồng của dây sẽ được hiển thị.

Chụp bìa của jack lại, trên các dây.

Vững chèn jack lắp ráp thành các tấm mặt từ phía sau; hãy chắc chắn rằng đoạn của jack hướng lên, để nó đúng snaps vào cổng tấm mặt.

Vít hoàn thành lắp ráp jack / tấm mặt vào tường.

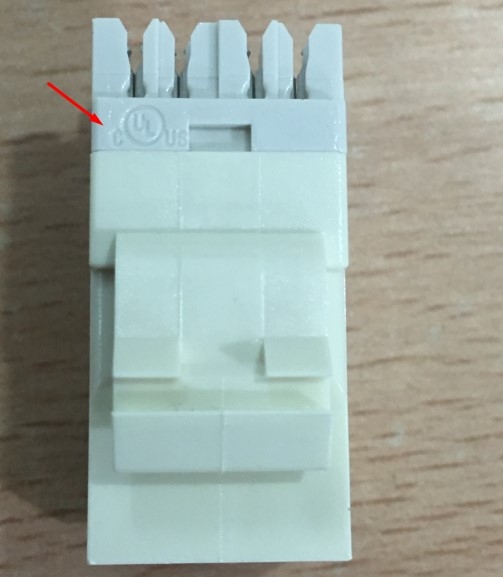

wallplate nhân RJ45 nhân mạng RJ45 Dùng cho loại wallplate vuông; chữ nhật lắp nổi hoặc chim AMP. Loại có chữ nổi AMP trên nhân
