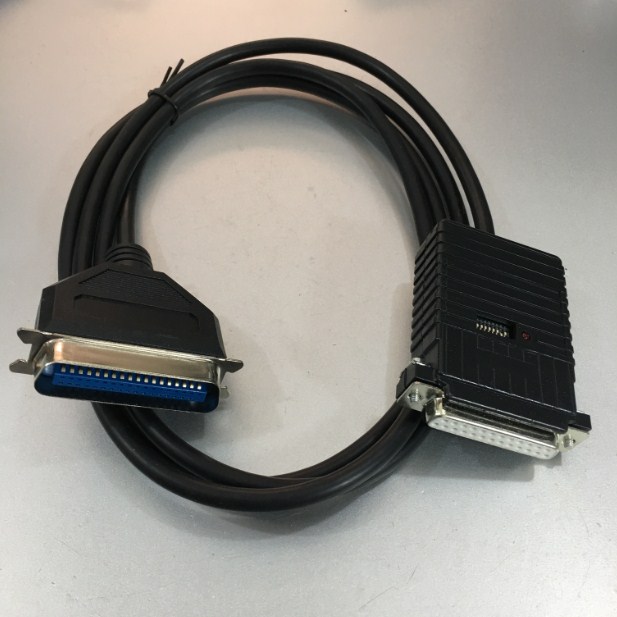

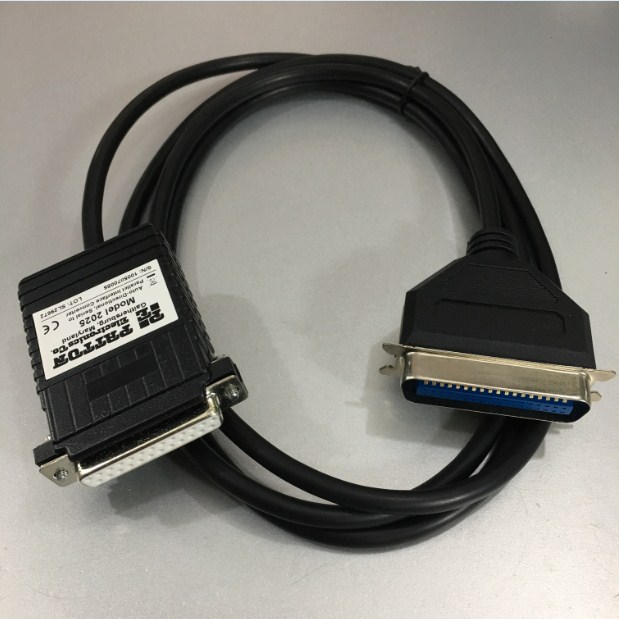

Cáp Chuyển Đổi ATTON 2025 AUTO DIRECTIONAL SERIAL DB25 TO PARALLEL DB36 CONVERTER Automatic Parallel to Serial or Serial to Parallel Mode Selection Length 1.8M

Các tính năng và lợi ích
Chuyển đổi dữ liệu theo hướng tự động
Lựa chọn chế độ song song với nối tiếp hoặc nối tiếp sang song song tự động
Lựa chọn chế độ DCE / DTE tự động (chỉ dành cho Model 2025)
Hỗ trợ cho cả phần cứng và điều khiển luồng X-On / X-Off
Tốc độ dữ liệu lên 38.400 bps
Công tắc cấu hình bên ngoài
Không cần nguồn AC hoặc pin
Cáp tích hợp 6 foot (1,8m) (Có sẵn các đầu nối và độ dài tùy chỉnh)
Đèn LED chỉ báo trạng thái liên kết

Tổng quat
Bộ chuyển đổi nối tiếp sang song song Patton Model 2025 & 2029 thể hiện một bước đột phá về kích thước và hiệu suất. Model 2025 & 2029 hỗ trợ chuyển đổi dữ liệu theo hướng tự động, tốc độ dữ liệu nối tiếp đến 38,4 kbps, cộng với cả phần cứng và tính năng bắt tay X-On / X-Off. Tuy nhiên, chúng không lớn hơn vỏ sau DB-9 hoặc DB-25 (không bao gồm cáp) và không yêu cầu nguồn AC hoặc pin để hoạt động!

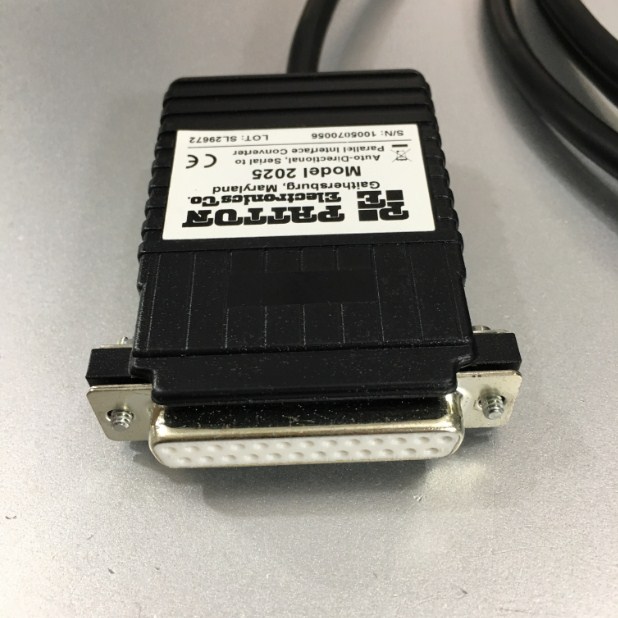

Model 2025 được thiết kế để cắm trực tiếp vào thiết bị RS-232 có cổng nối tiếp DB-25. Model 2029 cắm trực tiếp vào thiết bị EIA-574 (RS-232) có cổng nối tiếp DB-9. Cả hai đều được trang bị cáp dài sáu chân. Và cả hai mô hình đều sử dụng công nghệ vi xử lý để tự động định hướng cho việc chuyển đổi dữ liệu nối tiếp sang song song hoặc song song sang nối tiếp. Một chỉ báo LED duy nhất giám sát năm chế độ, bao gồm cả trạng thái truyền.
Điểm nổi bật của sản phẩm

Các phiên bản DB-9 (EIA-574) cũng có sẵn
Nếu bạn cần chuyển đổi cổng Nối tiếp DB-9 thành Song song hoặc ngược lại, bạn cần Mô hình Patton 2029
Thông số kỹ thuật

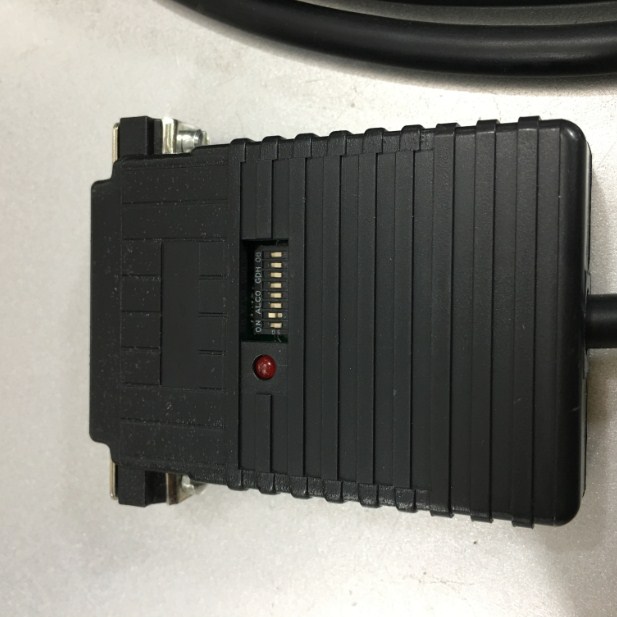

Tốc độ dữ liệu: .3, .6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4 Kbps được chọn bởi bộ chuyển mạch DIP bên ngoài

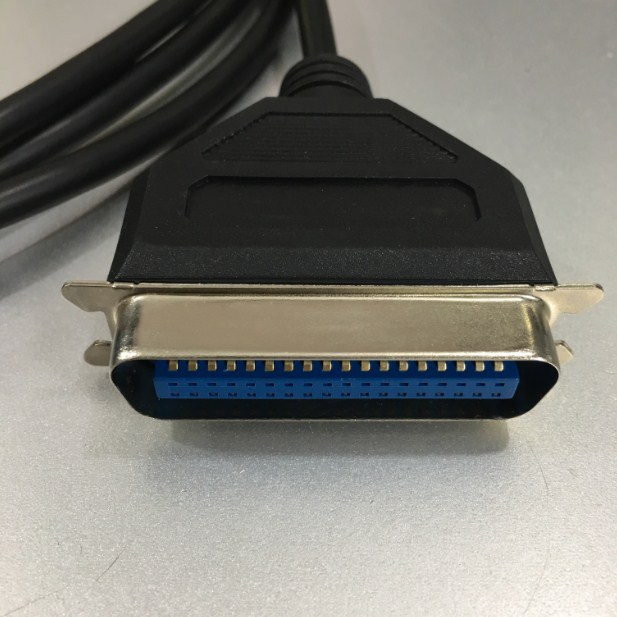

Định dạng dữ liệu: Nối tiếp không đồng bộ / song song 36 chân
Ký tự: 7 hoặc 8 bit dữ liệu, một bit dừng
Tính chẵn lẻ: Chẵn, lẻ hoặc không chẵn lẻ w / 7 hoặc 8 bit dữ liệu
Chiều dài cáp: 6,0 feet (1,8m)
Nguồn: Không cần nguồn AC
Mô tả về mô hình
2025 SER <=> PAR CONV, DB25F / 36PIN-M
2025-25M SER <=> PAR CONV, DB25F / DB25M
2029 PAR / SER-SER / PAR INTERF CONV
2029-25F P-S / S-P INT. CONV W / DB25F
2029-25M P-S / S-P INT. CONV W / DB25M

OVERVIEW
The Patton Model 2025 miniature serial to parallel converters represent a breakthrough in size and performance. The Model 2025 & 2029 support auto-directional data conversion, serial data rates to 38.4 kbps, plus both hardware and X-On/X-Off handshaking. Yet they are no larger than a DB-9 or DB-25 backshell (excluding cable), and require no AC power or batteries for operation!

The Model 2025 is designed to plug directly into an RS-232 device with a DB-25 serial port. Both come equipped with a six foot cable. And both models use microprocessor technology to automatically orient themselves for serial-to-parallel or parallel-to-serial data conversion. A single LED indicator monitors five modes, including transmit status.

FEATURES
Auto-Directional Data Conversion
Automatic Parallel-to-Serial or Serial-to-Parallel Mode Selection
Automatic DCE/DTE Mode Selection (Model 2025 only)
Support for Both Hardware and X-On/X-Off Flow Control
Data Rates to 38,400 bps
External Configuration Switches
No AC Power or Batteries Required
Integral 6 foot (1.8m) Cable (Custom Connectors and Lengths Available)
Link Status LED Indicator
Made in the USA — This Patton equipment is designed by Patton engineers and built in our Gaithersburg, Maryland facility. Patton's American-made manufacturing process delivers high-quality networking solutions with reliability you can trust.
SPECIFICATIONS
Data Rate: .3, .6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4 Kbps selected by external DIP switch
Data Format: Asynchronous serial/36-pin parallel
Characters: 7 or 8 data bits, one stop bit
Parity: Even, odd or no parity w/ 7 or 8 data bits
Cable Length: 6.0 feet (1.8m)
