Cáp Điều Khiển LMACR21D Console Cable RS232 DB9 Female to RJ11 6P6C 3M For Mega-Fabs D1 Drive Hiwin Mikrosystem Corp D1-18-S2-2-0-03

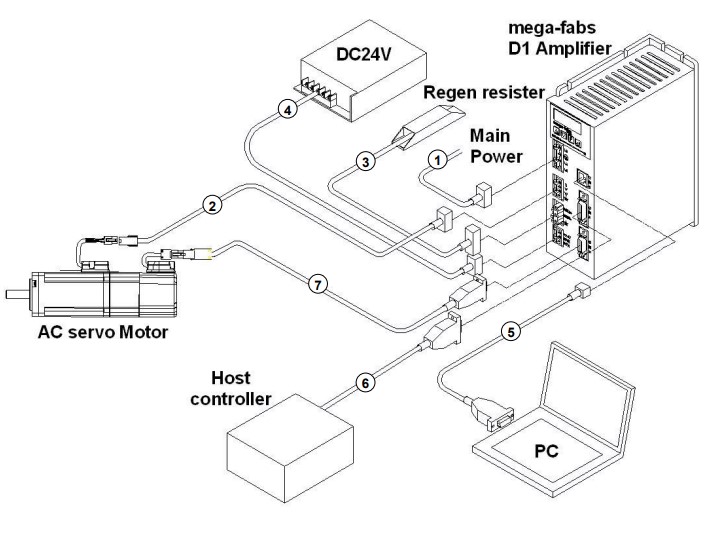

mega-fabs D1 Drive User Guide

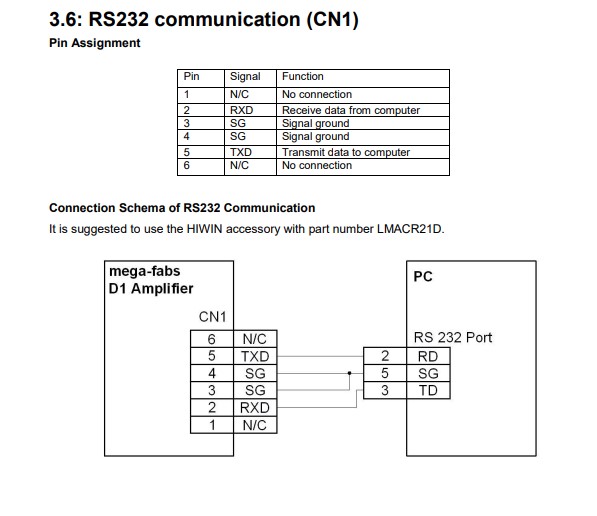

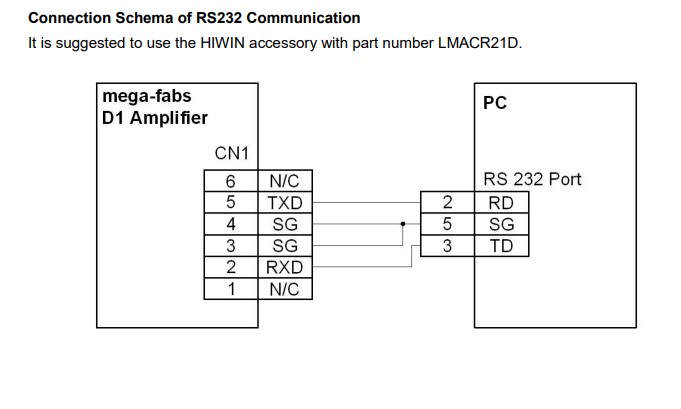

RS-232 communication cable (CN1) Connection of the PC/Laptop

(Remove it after completing parameter settings)

Thương hiệu: PLC Programming Cable
Model: LMACR21D Communication Cable RS232
Xuất xứ/Nguồn hãng: KTT Việt Nam

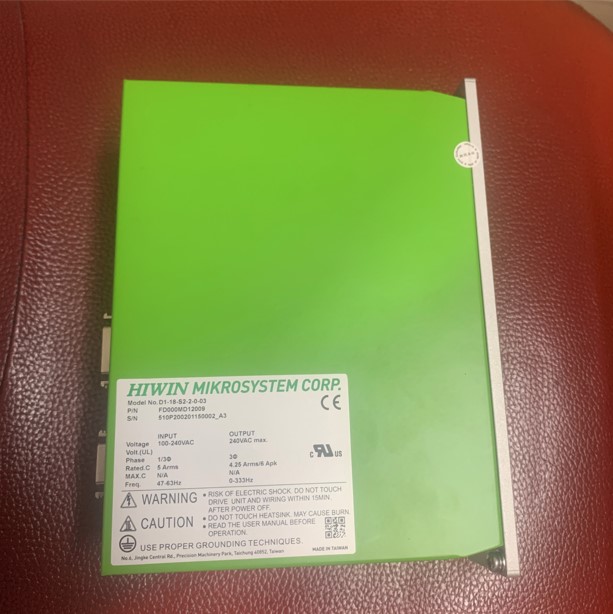

Loại sản phẩm: Cáp Điều Khiển LMACR21D Console Cable RS232 DB9 Female to RJ11 6P6C 3M For Mega-Fabs D1 Drive Hiwin Mikrosystem Corp D1-18-S2-2-0-03

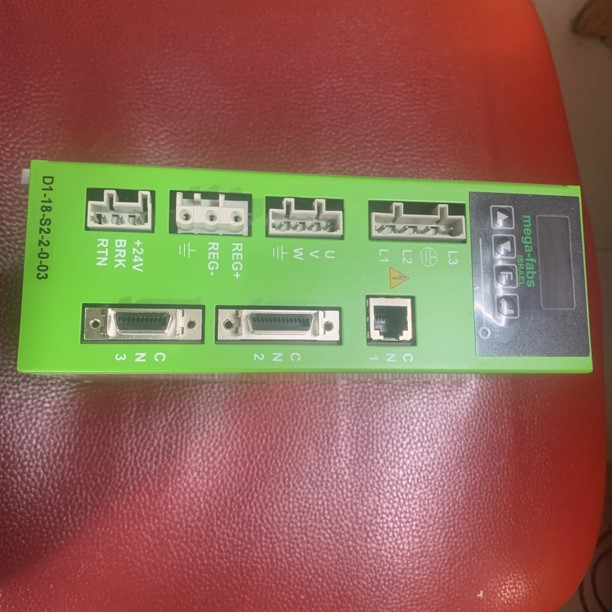

Rắc cắm kết nối thiết bị D1 Drive Hiwin Mikrosystem Corp D1-18-S2-2-0-03: RJ11 6 Pin Male (thuật ngữ kỹ thuật đầu kết nối RJ11 hoặc RJ12 6 chân)
Rắc cắm kết nối Computer: RS232 DB9 Female (thuật ngữ kỹ thuật đầu kết nối cổng Com 9 chân hai hàng chân cắm âm)
Giao thức kết nối: RS232
Chỉ số đo cỡ dây dẫn theo tiêu chuẩn: 28AWG
Đường kính ngoài sợi cáp: 3.8mm
Cáp bọc loại nhựa PVC - Polyvinyl Clorua có bọc bạc chống nhiễu và sợi nhôm bọc Multi Core
Số dây truyền dẫn tín hiệu: 4 sợi với 4 mầu khách biệt nhau
Cáp sử dụng chất liệu: Cable PVC Jacketed Multi-Core Cables
Vỏ PVC cách điện chịu nhiệt cáp mềm dẻo PVC 80 độ C điện áp 30V
Trọng lượng của sản phẩm: 120g
Chiều dài sợi cáp: 3M
Màu cáp: Black
Đóng gói bao bì sản phẩm: Tem nhãn hàng hóa bằng túi nilon mỗi túi một sợi

Cáp Điều Khiển LMACR21D Console Cable RS232 DB9 Female to RJ11 6P6C 3M For Mega-Fabs D1 Drive Hiwin Mikrosystem Corp D1-18-S2-2-0-03 Cable được sử dụng cho nhiều lĩnh vực điều khiển truyền số liệu, nạp code trong lĩnh vực tự động hoá điều khiển như máy PLC, hệ thống báo cháy tự động, kết nối với máy in…Mỗi một thiết bị tương ứng với một chuẩn kết nối tín hiệu khách nhau vì vậy người sử dụng cần nắm được mục đích kết nối để mua đúng sản phẩm cần dùng cho từng thiết bị và model tương ứng.
Thiên Trường nhận sản xuất các loại cáp điều khiển truyền số liệu PLC CNC kết nối tới Computer và PLC HMI màn hình cảm ứng với độ dài và chất lượng theo yêu cầu của khách hàng, khách hàng chỉ cần cung cấp đúng tên sản phẩm và model cần kết nối từ A điến B hặc C…Thiên Thường xẽ cung cấp sơ đồ kết nối của thiết bị. Chúng tôi có thể sẵn sàng đáp ứng nhu cầu của bạn với việc vận chuyển hàng luôn trong ngày khi nhận được đơn đặt hàng.

Cổng RS-232, RS422, RS485 là giao diện điều khiển hai chiều duy nhất có sẵn và tốt hơn nhiều so với điều khiển hồng ngoại một chiều, đặc biệt là trong màn hình HM hoặc các sản phẩm khác.
Nếu bạn đang sử dụng điều khiển nối tiếp, hãy làm theo các phương pháp sau để bạn có thể tiết kiệm thời gian và giảm thiểu việc khắc phục sự cố trong khi thực hiện.

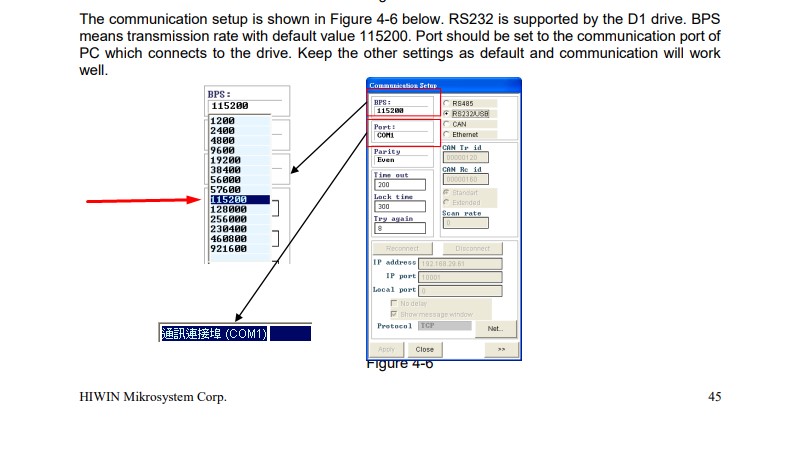

Phương pháp hay nhất # 1 - Đặt cùng tốc độ truyền trên PLC và thiết bị như Computer, HMI
Biết tốc độ truyền (đôi khi còn được gọi là tốc độ bit) mà thiết bị có thể sử dụng hoặc được đặt thành mặc định và đảm bảo rằng bạn đã đặt cùng tốc độ truyền trên thiết bị nối tiếp.
Nếu tốc độ truyền không khớp, sẽ không có giao tiếp giữa bộ điều khiển và thiết bị được điều khiển. Ví dụ: cổng RS-232 trên hầu hết các video hiển thị mặc định là 9600 baud (khoảng 9600 bit / giây). Nhưng một số thiết bị dùng cao hơn hoặc thấp hơn.
Việc đặt các tốc độ truyền khác nhau để điều khiển thiết bị là vấn đề số một mà bạn sẽ gặp phải với điều khiển nối tiếp và dễ dàng tránh được bằng cách đọc hướng dẫn sử dụng thiết bị, hướng dẫn tích hợp cấu hình thiết bị.
Sử dụng đúng đầu ra của cáp
Nhiều thiết bị có cổng nối tiếp sử dụng đầu nối DB9 (9 chân) và thường chỉ sử dụng ba chân: nhận, truyền và nối đất.
Đầu nối DB9 đực trên một thiết bị thường sẽ truyền dữ liệu trên chân 3 và nhận dữ liệu trên chân 2. Thiết bị này thường được gọi là thiết bị DTE. DTE là viết tắt của Data Terminal Equipment và trong lịch sử là thiết bị đầu cuối máy tính gửi thông tin đến một thiết bị truyền thông như modem.
Một thiết bị có đầu nối cái thường sẽ truyền dữ liệu trên chân 2 và nhận dữ liệu trên chân 3 và thường được gọi là thiết bị DCE. DCE là viết tắt của Data Communications Equipment - ngôn ngữ phổ biến khi modem ở khắp mọi nơi.

- Khi cần kết nối điều khiển hoặc truyền dữ liệu từ A tới B hoặc C cho các PLC, CNC…Người dùng cần nắm được nguyên tắc điều khiển sau đây
1. Mỗi thiết bị đều có tên thương hiệu, model của sản phẩm từ đấy tra ra giao thức kết nối của thiết bị và các Port kết nối (trong các Port kết nối có số Pin cần kết nối và tính của từng Pin một)
2. Máy PLC và CNC là thiết bị tổng hợp của nhiều linh kiện, phụ kiện kết hợp lại với nhau tạo thành một bộ máy hoàn chỉnh vì vậy khi thay thế linh kiện, phụ kiện hoặc cáp kết nối điều khiển người dùng cần nắm được các nguyên tắc cớ bản của thiết bị.
3. Nếu người dùng không nắm được nguyên tắc cớ bản của thiết bi chỉ cần gửi mục đính sử dụng của thiết bị như thương hiệu sản phẩm, model của sản phẩm sử dung kết nối từ A tới B hoặc C.
4. Chụp lại hình ảnh chi tiết rõ nét thương hiệu sản phẩm, model của sản phẩm gửi cho Thiên Trường PC hoặc liên hệ theo số điện thoại người bên Thiên Trường PC sẽ tư vấn và cung cấp sơ đồ kết nối cho từng sản phẩm mà khách hàng cần.
5. Một số khách hàng mua cáp điều khiển và linh kiện, phụ kiện PLC và CNC ở một số đơn vị nhà cung cấp không nắm được mục đích sử dụng của từng thiết bị giao thức kết nối, Port kết nối số Pin cần kết nối và tính năng của từng Pin một khách hàng mua về không sử dụng được.

Thông Số Kỹ Thuật
