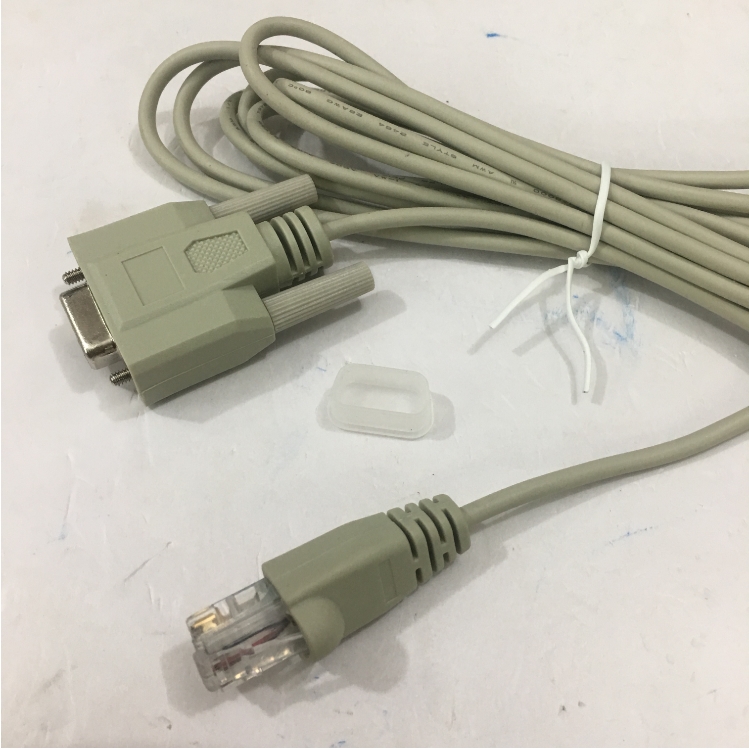

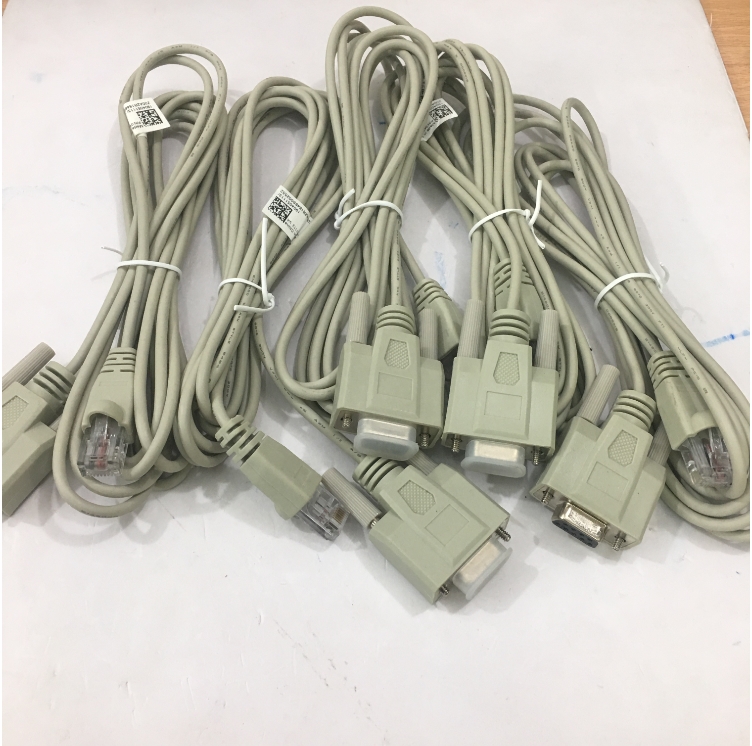

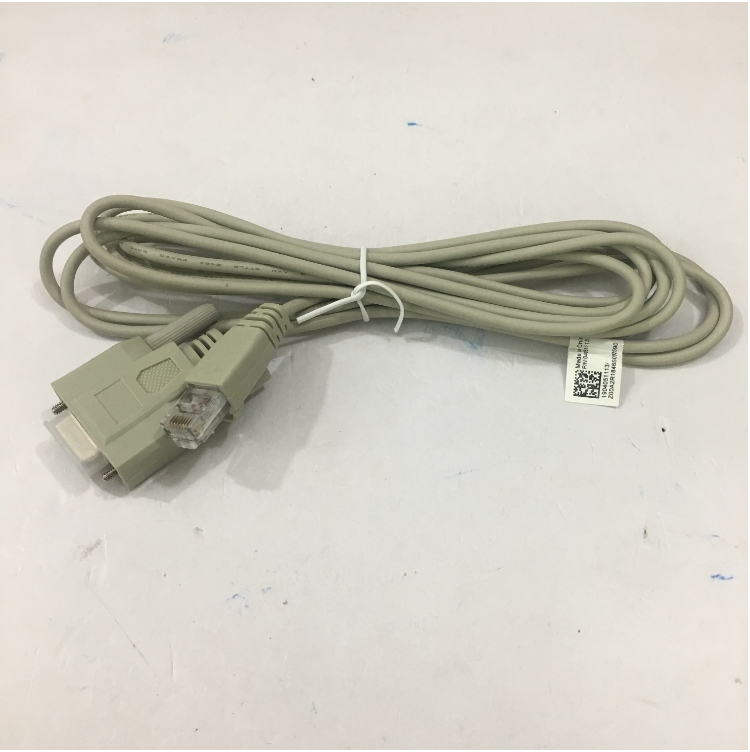

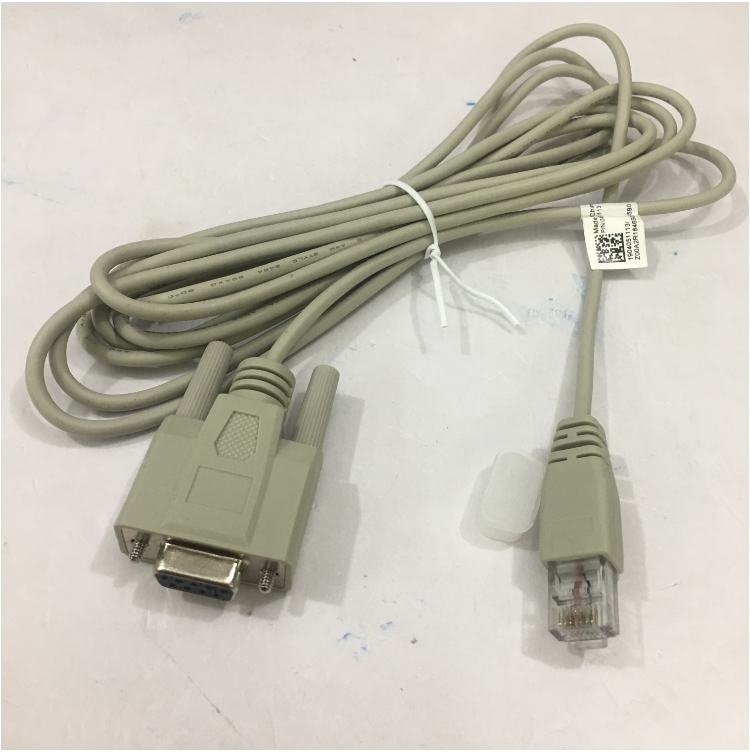

Cáp Điều Khiển Huawei Console RJ45 to RS232 DB9 Serial Port For S5700 Series Switches Hardware Description PVC Grey Length 3M

Máy tính không có cổng kết nối RS232 dùng cáp kết nối như hình sau:

USB 2.0 to RS232 Z-TEK

USB 1.1 to RS232 UNITEK

Thương hiệu: Huawei Console RJ45 to RS232 DB9 Serial Port

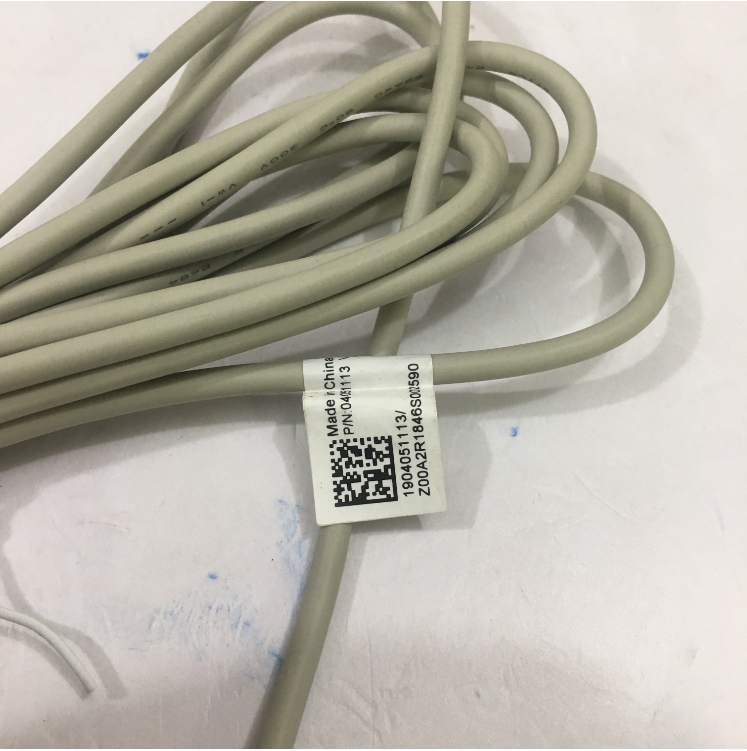

Part Number: 04051113 VA
Xuất xứ/Nguồn hãng: China/Huawei

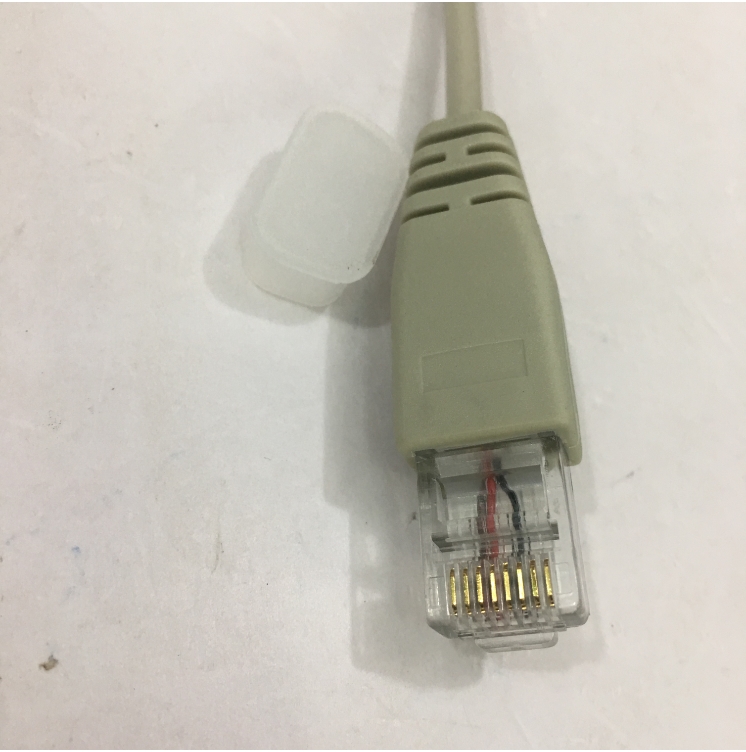

Rắc cắm kết nối Switches Hardware Huawei: RJ45 Male (đầu đúc máy)

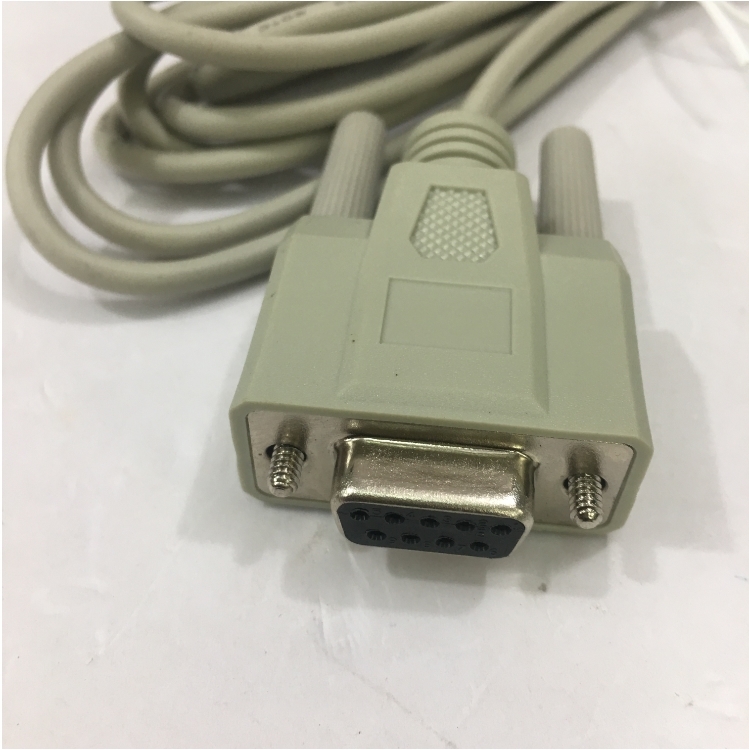

Rắc cắm kết nối máy tính Computer: RS232 DB9 Female (đầu đúc máy)

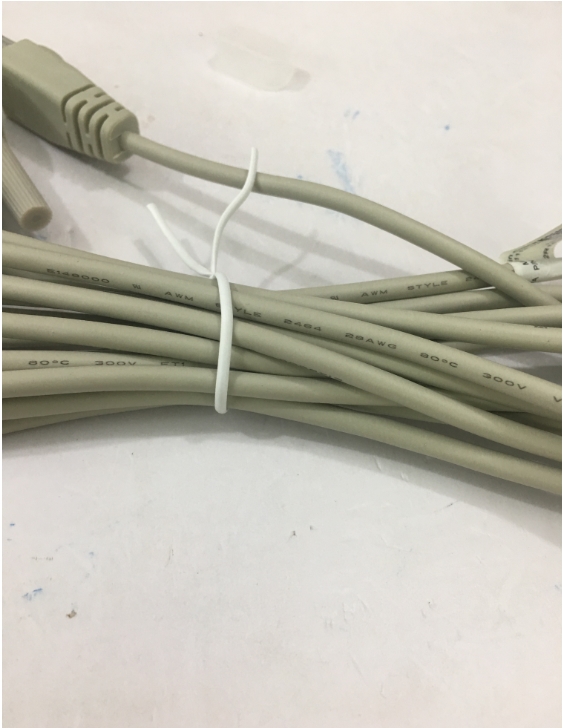

Chỉ số đo cỡ dây dẫn theo tiêu chuẩn:AWM STYLE 28WAG
Số dây truyền dẫn tín hiệu:3 sợi
Số Pin đấu chập trên cổng RJ45 Male : 0Pin
Số Pin đấu chập trên cổng RS232 DB9 Female: 0Pin
Cáp sử dụng chất liệu : PVC Jacketed Control Cables
Sợi cáp tròn mềm dẻo chịu nhiệt 80 độ C

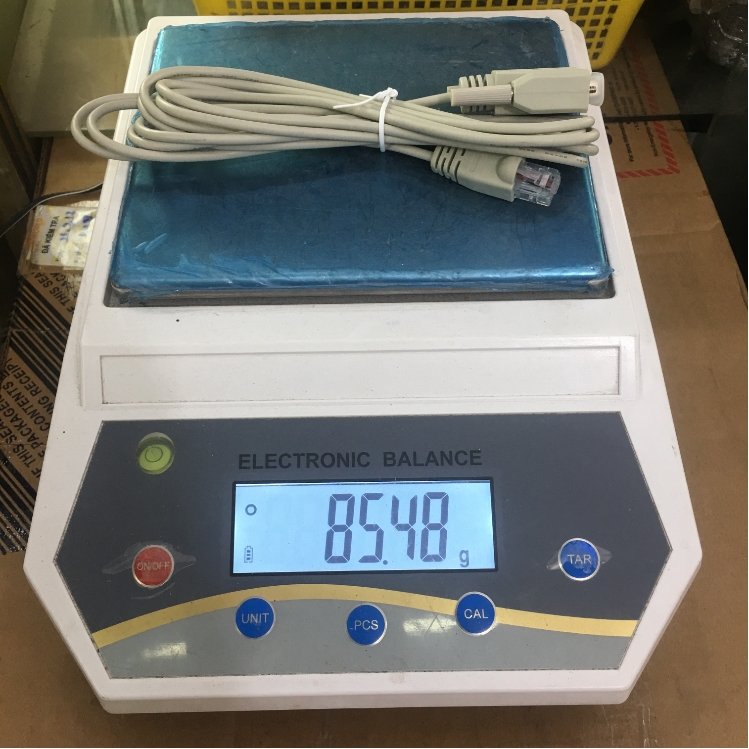

Trọng lượng của sản phẩm: 85g

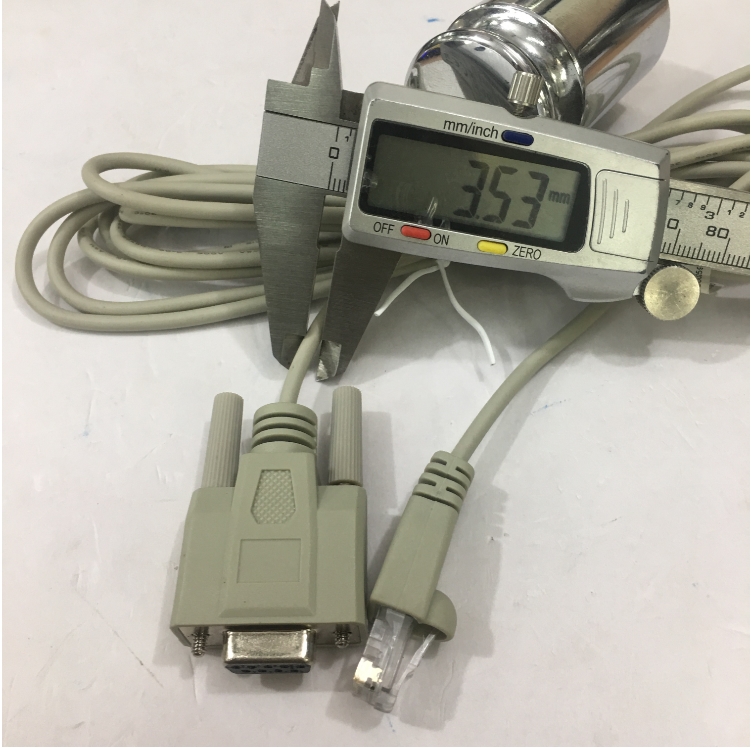

Chiều dài sợi cáp: 3M
Mầu sắc: Grey

Console cable (prepared by the user)
Procedure

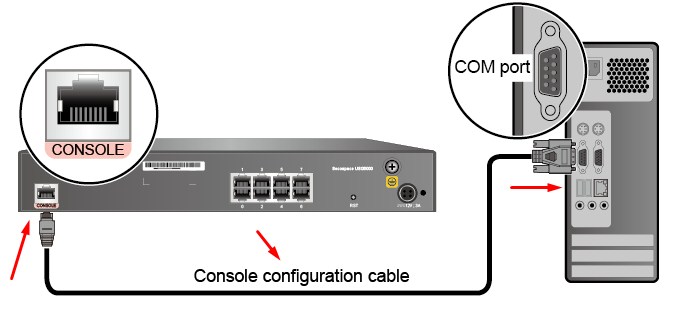

1.Before connecting a console cable, attach temporary labels to both ends of the cable for identification.
2.Connect the RJ45 connector of the console cable to the console port (RJ45) of the USG.
3.Connect the DB9 connector of the console cable to the COM port of the management PC.
Connection

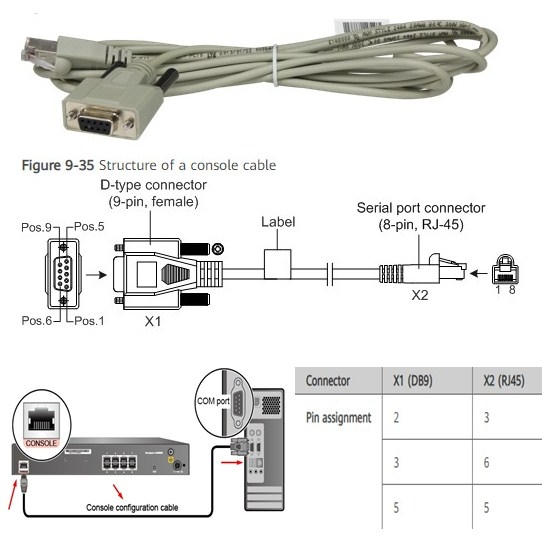

A console cable connects the console port of the device to the serial port of an operation terminal to transmit configuration data. A shielded cable or an unshielded cable can be used according to the onsite situation.

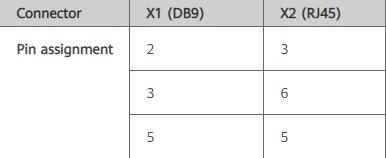

A console cable connects the device and terminal as follows:
The 8-pin RJ45 connector is inserted into the console port of the device.
The DB9 connector is inserted into the terminal serial port.
