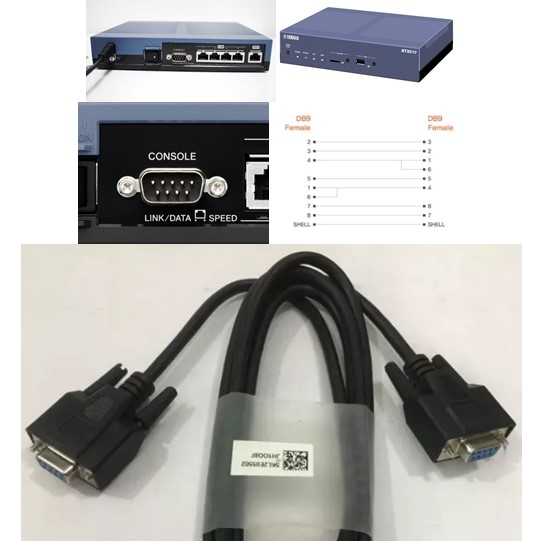

Cáp Điều Khiển Console Yamaha Routers RTX810 to PC Serial Cable Cross RS232 Com DB9 Female to Female Length 1.8M

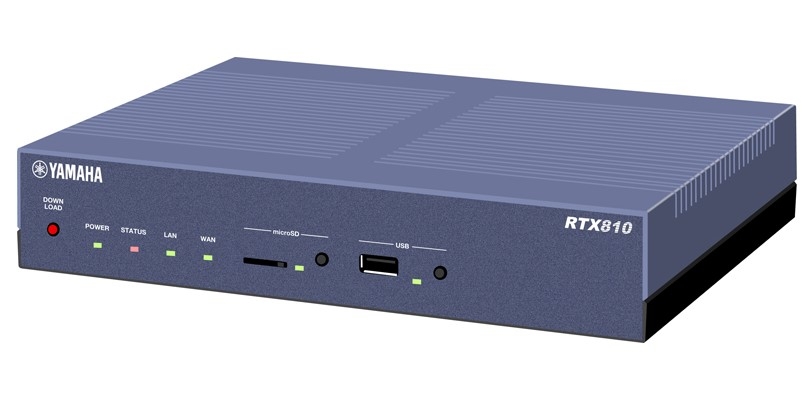

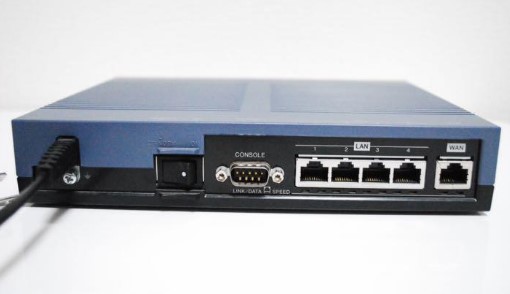

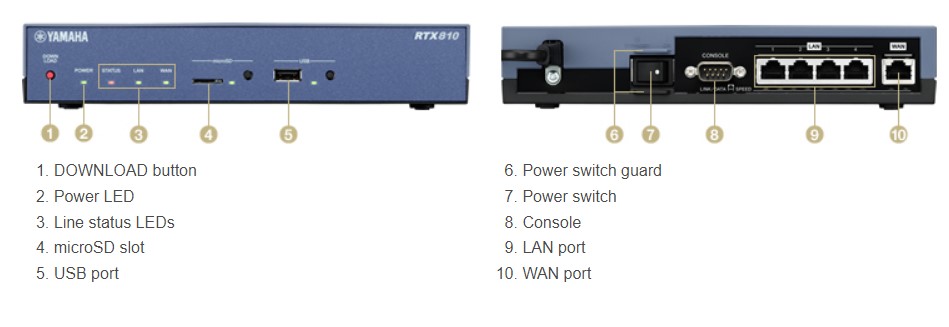

Yamaha Routers RTX810

Máy tính không có cổng kết nối RS232
Thiên Trường đã lắp đặt các loại Card và USB

Chuyển đổi sau chạy ổn định

Thương hiệu: RS232 Communication Cable Cross RS232
Xuất xứ/Nguồn hãng: Viêt Nam/Thiên Trường PC KTT
Tên cáp: Cáp Điều Khiển Console Yamaha Routers RTX810 to PC Serial Cable Cross RS232 Com DB9 Female to Female Length 1.8M
Rắc cắm kết nối Computer: RS232 DB9 Female (chuẩn kết nối 9 chân 2 hàng âm thuật ngữ kỹ thuật RS232)

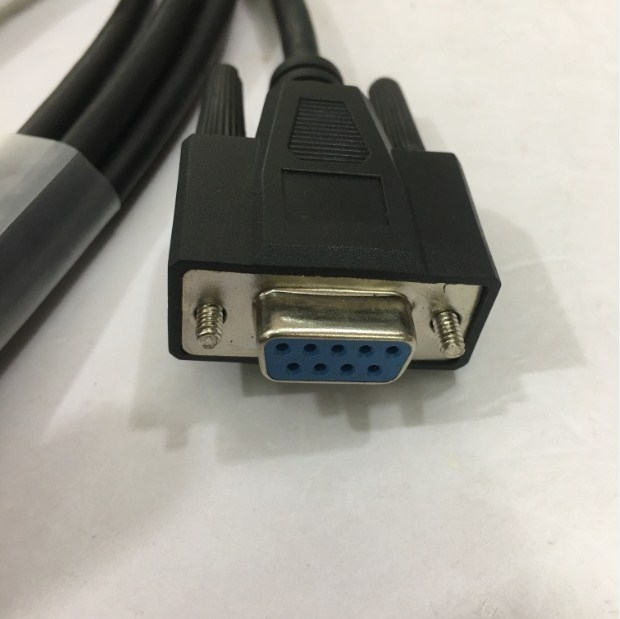

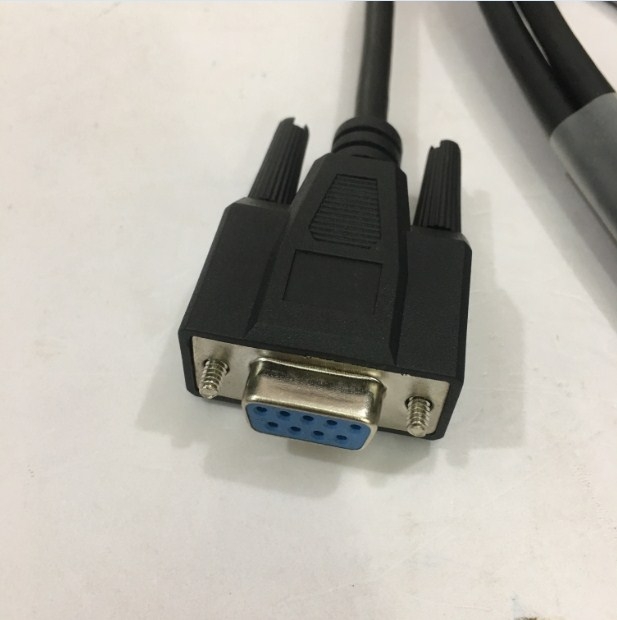

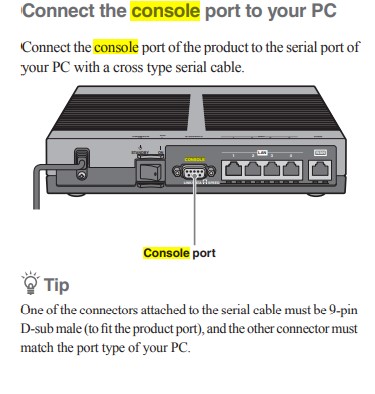

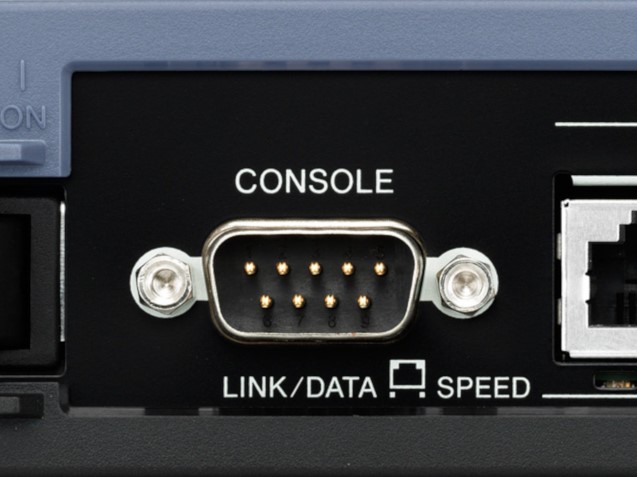

Rắc cắm kết nối Yamaha Routers RTX810: RS232 DB9 Female (chuẩn kết nối 9 chân 2 hàng âm thuật ngữ kỹ thuật RS232)
Giao thức kết nối: RS232

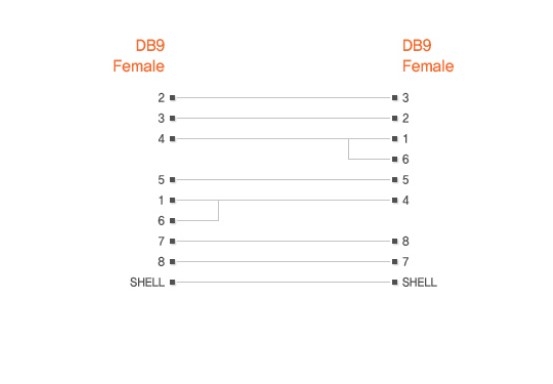

Chuẩn kết nối: Crossover Cable (cáp kết nối chuẩn chéo)
Chỉ số đo cỡ dây dẫn theo tiêu chuẩn: 28AWG

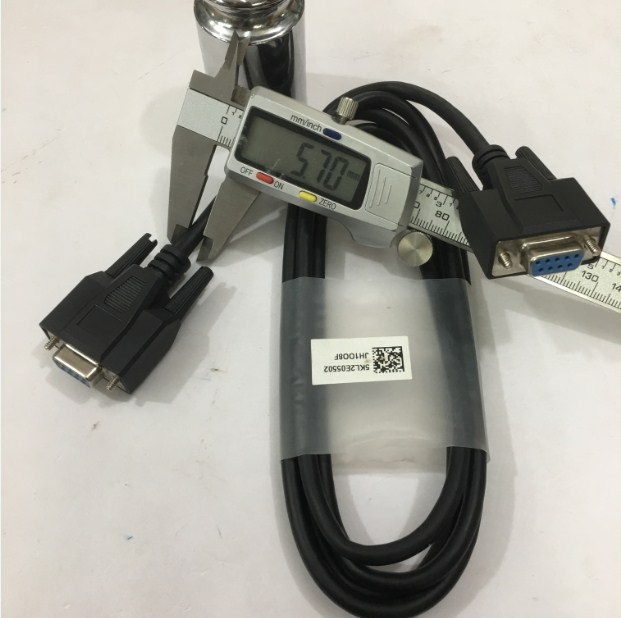

Đường kính ngoài sợi cáp: 5.5mm
Cáp bọc loại nhựa PVC - Polyvinyl Clorua có bọc bạc chống nhiễu và sợi nhôm bọc Multi Core
Số dây truyền dẫn tín hiệu: 8 sợi + 1 sợi tiếp mát
Cáp sử dụng chất liệu: Cable PVC Jacketed Multi-Core Cables
Vỏ PVC cách điện chịu nhiệt cáp mềm dẻo PVC 80 độ C
Trọng lượng của sản phẩm: 117g
Chiều dài sợi cáp: 1.8M
Màu cáp: Black
Thông số in nổi trên sợi cáp: HONTRON E246588 AWM STYLE 20276 VW-1 80C 30V E246588 AWM I/III A/B 80C 30V FT1 USB3.0
Đóng gói bao bì sản phẩm: Tem nhãn hàng hóa bằng túi nilon mỗi túi một sợi

Cổng RS-232, RS422, RS485 là giao diện điều khiển hai chiều duy nhất có sẵn và tốt hơn nhiều so với điều khiển hồng ngoại một chiều, đặc biệt là trong màn hình HM hoặc các sản phẩm khác.
Nếu bạn đang sử dụng điều khiển nối tiếp, hãy làm theo các phương pháp sau để bạn có thể tiết kiệm thời gian và giảm thiểu việc khắc phục sự cố trong khi thực hiện.

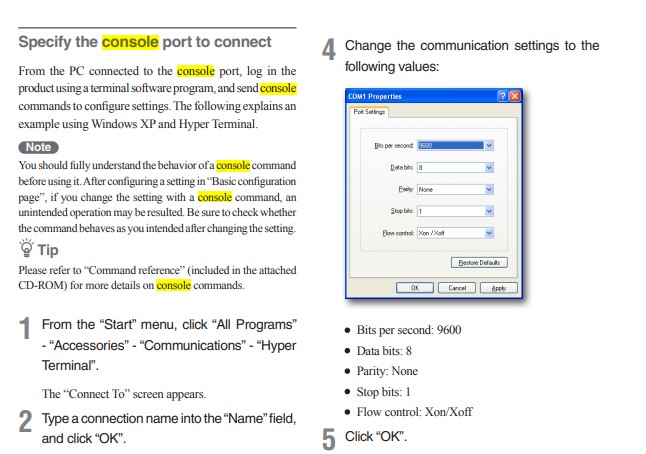

Phương pháp hay nhất # 1 - Đặt cùng tốc độ truyền trên PLC và thiết bị như Computer, HMI
Biết tốc độ truyền (đôi khi còn được gọi là tốc độ bit) mà thiết bị có thể sử dụng hoặc được đặt thành mặc định và đảm bảo rằng bạn đã đặt cùng tốc độ truyền trên thiết bị nối tiếp.
Nếu tốc độ truyền không khớp, sẽ không có giao tiếp giữa bộ điều khiển và thiết bị được điều khiển. Ví dụ: cổng RS-232 trên hầu hết các video hiển thị mặc định là 9600 baud (khoảng 9600 bit / giây). Nhưng một số thiết bị dùng cao hơn hoặc thấp hơn.
Việc đặt các tốc độ truyền khác nhau để điều khiển thiết bị là vấn đề số một mà bạn sẽ gặp phải với điều khiển nối tiếp và dễ dàng tránh được bằng cách đọc hướng dẫn sử dụng thiết bị, hướng dẫn tích hợp cấu hình thiết bị.
Sử dụng đúng đầu ra của cáp
Nhiều thiết bị có cổng nối tiếp sử dụng đầu nối DB9 (9 chân) và thường chỉ sử dụng ba chân: nhận, truyền và nối đất.
Đầu nối DB9 đực trên một thiết bị thường sẽ truyền dữ liệu trên chân 3 và nhận dữ liệu trên chân 2. Thiết bị này thường được gọi là thiết bị DTE. DTE là viết tắt của Data Terminal Equipment và trong lịch sử là thiết bị đầu cuối máy tính gửi thông tin đến một thiết bị truyền thông như modem.
Một thiết bị có đầu nối cái thường sẽ truyền dữ liệu trên chân 2 và nhận dữ liệu trên chân 3 và thường được gọi là thiết bị DCE. DCE là viết tắt của Data Communications Equipment - ngôn ngữ phổ biến khi modem ở khắp mọi nơi.

- Khi cần kết nối điều khiển hoặc truyền dữ liệu từ A tới B hoặc C cho các PLC, CNC…Người dùng cần nắm được nguyên tắc điều khiển sau đây
1. Mỗi thiết bị đều có tên thương hiệu, model của sản phẩm từ đấy tra ra giao thức kết nối của thiết bị và các Port kết nối (trong các Port kết nối có số Pin cần kết nối và tính của từng Pin một)
2. Máy PLC và CNC là thiết bị tổng hợp của nhiều linh kiện, phụ kiện kết hợp lại với nhau tạo thành một bộ máy hoàn chỉnh vì vậy khi thay thế linh kiện, phụ kiện hoặc cáp kết nối điều khiển người dùng cần nắm được các nguyên tắc cớ bản của thiết bị.
3. Nếu người dùng không nắm được nguyên tắc cớ bản của thiết bi chỉ cần gửi mục đính sử dụng của thiết bị như thương hiệu sản phẩm, model của sản phẩm sử dung kết nối từ A tới B hoặc C.
4. Chụp lại hình ảnh chi tiết rõ nét thương hiệu sản phẩm, model của sản phẩm gửi cho Thiên Trường PC hoặc liên hệ theo số điện thoại người bên Thiên Trường PC sẽ tư vấn và cung cấp sơ đồ kết nối cho từng sản phẩm mà khách hàng cần.
5. Một số khách hàng mua cáp điều khiển và linh kiện, phụ kiện PLC và CNC ở một số đơn vị nhà cung cấp không nắm được mục đích sử dụng của từng thiết bị giao thức kết nối, Port kết nối số Pin cần kết nối và tính năng của từng Pin một khách hàng mua về không sử dụng được.
