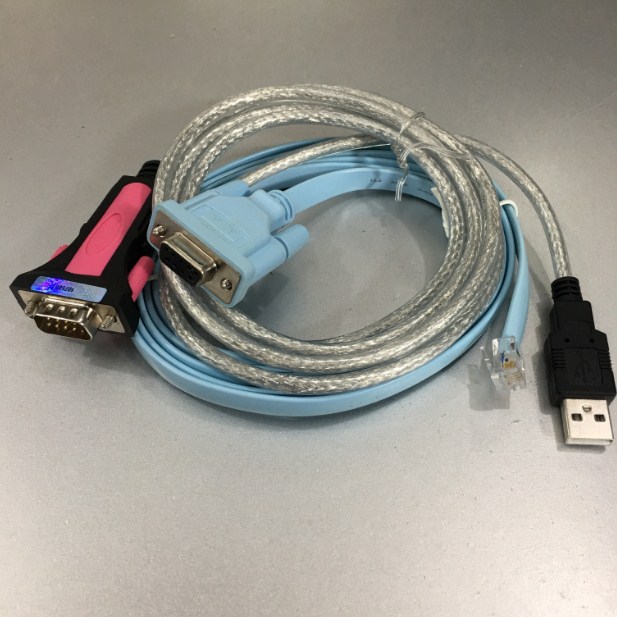

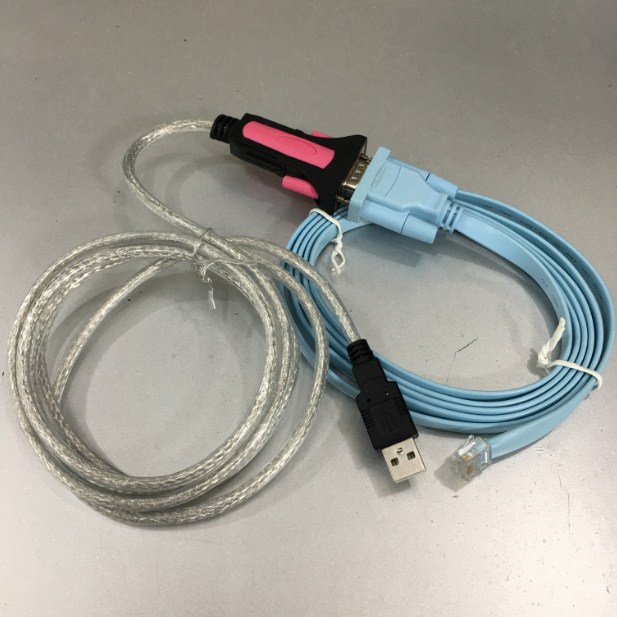

Bộ Combo Cáp Kết Nối Giao Thức truyền Thông Carlo Gavazzi Controls Serial Communication Protocol RJ12 6 Pin to DB9 Female Và USB to RS232 Z-TEK ZE533A

1 COMMUNICATION PROTOCOL
1.1 Introduction
Only CPT-DIN Advanced can be provided with up to two serial interfaces.

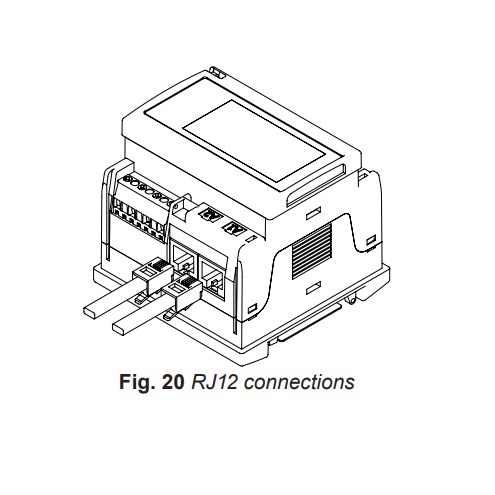

The standard version is supplied with one serial interface (defined as auxiliary serial) using a RJ12 plug
(see Fig. 1 and Tab. 1-1). The data format , the baud-rate and the address are fixed:
· 1 start bit
· 8 data bit
· 1 stop bit
· Parity: NONE
· 4800 baud
· Address: 255

Note: RTS and DTR must be set by the master (PC) to false and true respectively.

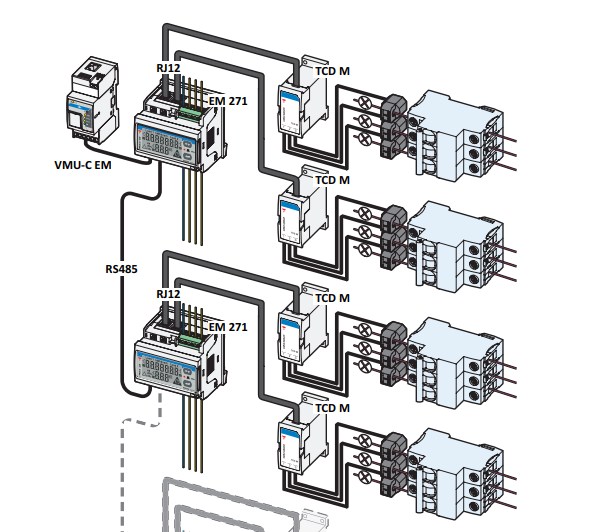

WM14-Advanced and CPT-DIN Advanced can be provided with an optional RS485 serial interface (S1).
CPT-DIN Advanced only can also be provided with an optional RS232 serial interface (S2). The data
format is fixed:
· 1 start bit
· 8 data bit
· 1 stop bit
· Parity: NONE
and the baud-rate can be selected among 4800, 9600, 19200 or 38400 baud.
Both the standard and optional interfaces use the MODBUS/JBUS (RTU) protocol.
The host starts the communication by sending the relevant request frame. Each frame is composed of 4
types of information:

Thương hiệu: Carlo Gavazzi  Programming Cable
Xuất xứ/Nguồn hãng: KTT Việt Nam-Cisco
Loại sản phẩm: Bộ Combo Cáp Kết Nối Giao Thức truyền Thông Carlo Gavazzi Controls Serial Communication Protocol RJ12 6 Pin to DB9 Female Và USB to RS232 Z-TEK ZE533A

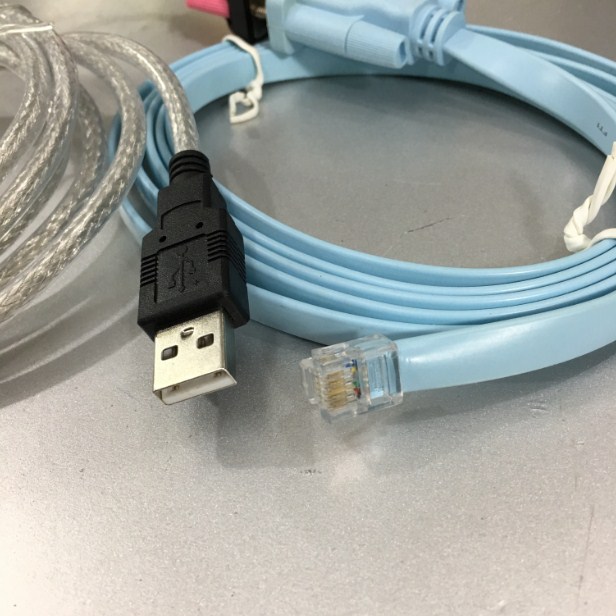

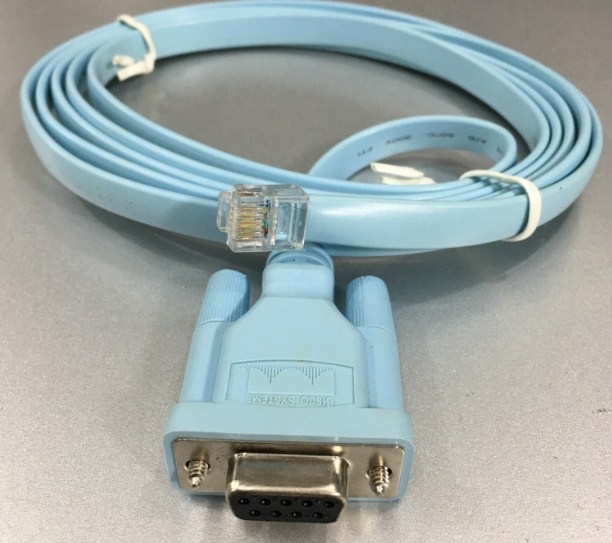

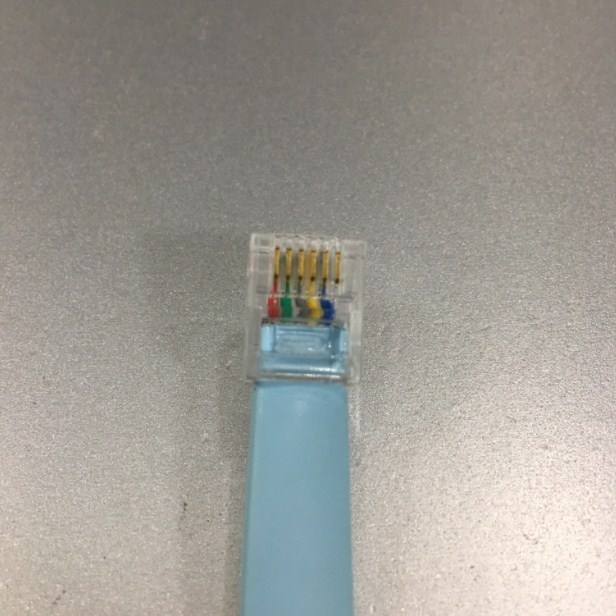

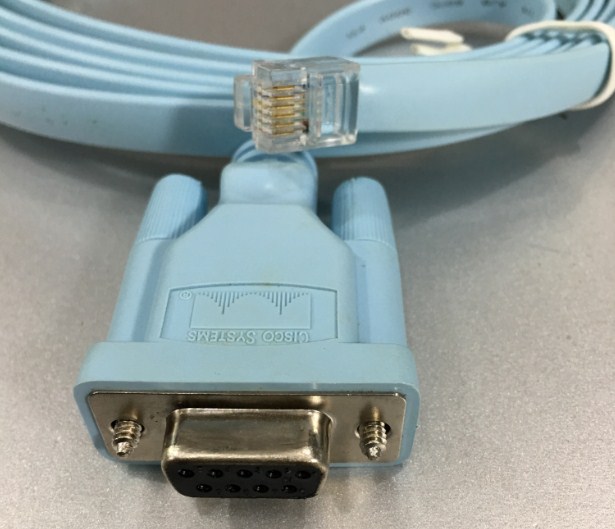

Rắc cắm kết nối thiết bị CARLO GAVAZZI CONTROL CPT Series WM Series: RJ12 6 Pin Male (thuật ngữ kỹ thuật đầu kết nối RJ11 hoặc RJ12 6 chân)
Rắc cắm kết nối Computer B: RS232 DB9 Female (thuật ngữ kỹ thuật đầu kết nối cổng Com 9 chân hai hàng chân cắm âm)
Chỉ số đo cỡ dây dẫn theo tiêu chuẩn: 26AWG
Đường kính ngoài sợi cáp dẹt: 2.7mm
Cáp bọc loại nhựa PVC
Số dây truyền dẫn tín hiệu: 6 sợi
Vỏ PVC cách điện chịu nhiệt cáp mềm dẻo PVC 60 độ C
Trọng lượng của sản phẩm: 60g
Chiều dài sợi cáp: 1.8M
Màu cáp: Blue
Đóng gói bao bì sản phẩm: Tem nhãn hàng hóa bằng túi nilon mỗi túi một sợi

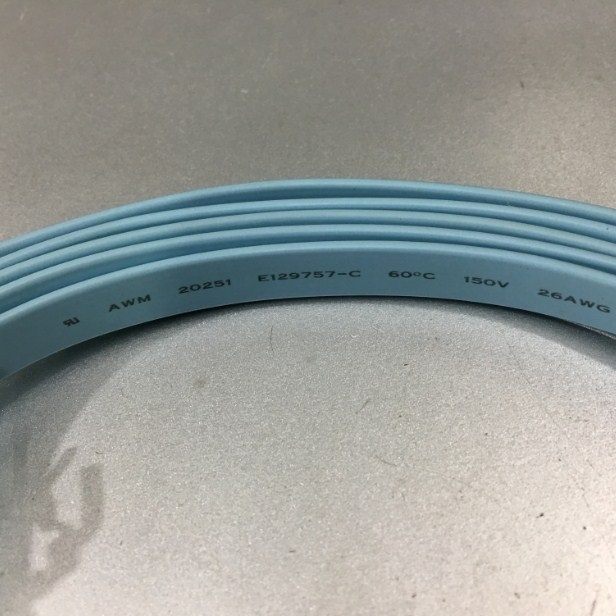

Thông số in nổi trên sợi cáp: AWM 20251 E129757-C 60 C 150V 26AWG LL97744 CSA

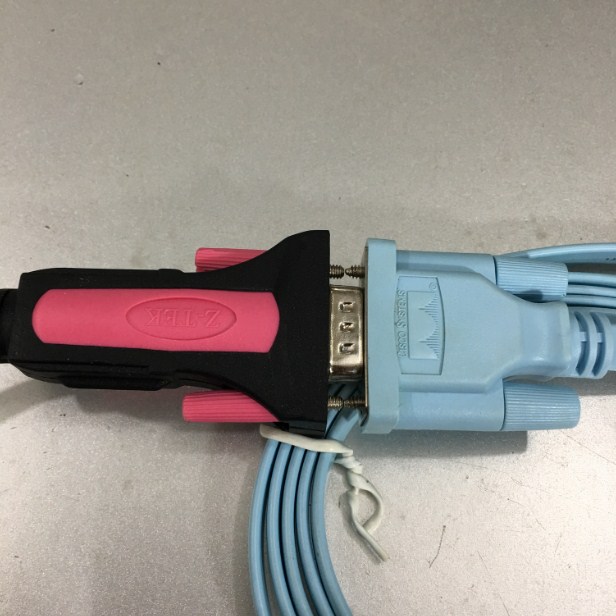

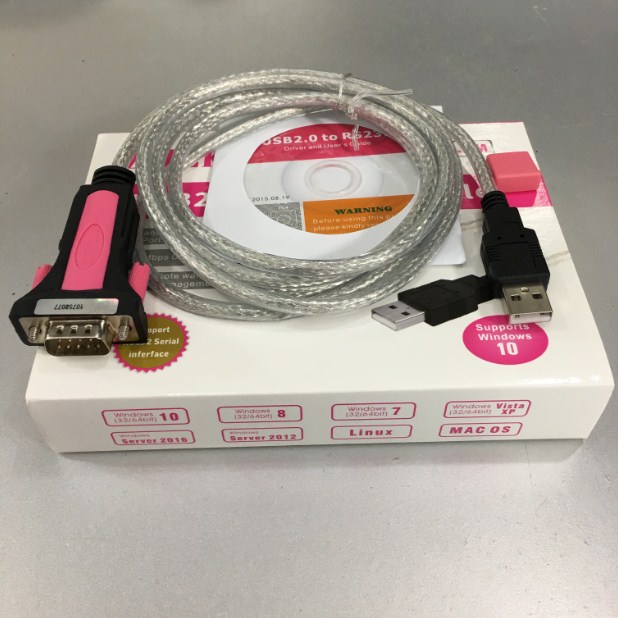

USB to RS232 Z-TEK ZE533A
Thương hiệu: Z-TEK
Model: Z-TEK ZE533A
Xuất xứ/Nguồn hãng: China Chính hãng Z-TEK
Cáp USB để giao tiếp nối tiếp 1.1&2.0
Z-TEK ZE533A FTDI chipset
Được xây dựng trong bộ đệm RX 128byte TX / 256byte
FIFO nhận và truyền bộ đệm cho thông lượng dữ liệu cao.
Hỗ trợ tốc độ truyền dữ liệu 1Mbps
Cáp sử dụng chất liệu : PVC Jacketed Multi-Core Control Cables
Sợi cáp tròn mềm dẻo chịu nhiệt 80 độ C
Chiều dài sợi cáp: 1.8M
Đóng gói bao bì sản phẩm: Tem nhãn hàng hóa bằng túi nilon mỗi túi một sợi

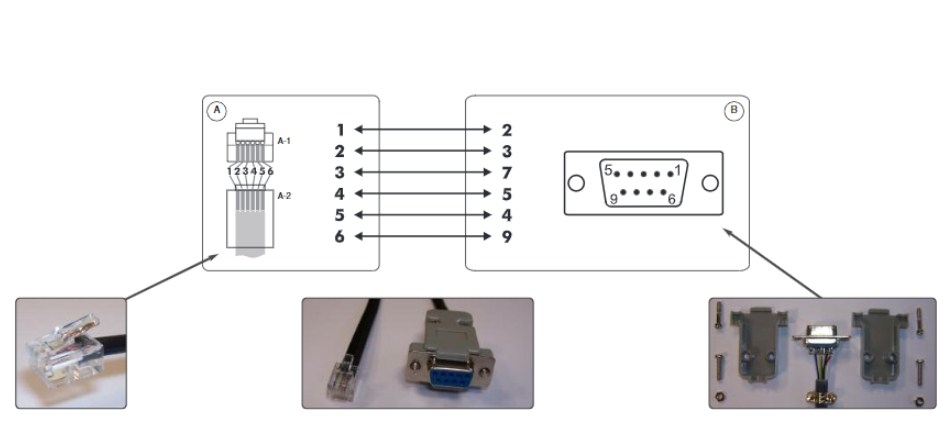

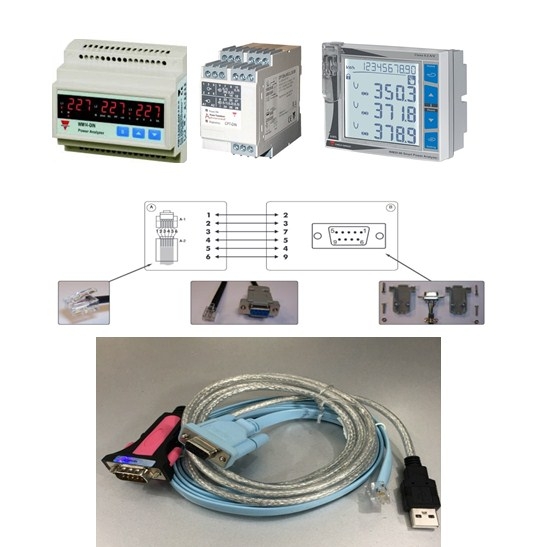

Cáp Điều khiển CARLO GAVAZZI CONTROL CPT Series WM Series Cable RJ12 6 Pin 6P6C to Serial RS232 DB9 Female. Cáp điều chỉnh nối tiếp PC cho Định Dạng Dữ Liệu Với Tấc Độ Truyền Và Địa Chỉ Được Cố Định CARLO GAVAZZI CONTROL CPT Series WM Series.
Thiên Trường nhận sản xuất các loại cáp điều khiển truyền số liệu PLC CNC kết nối tới Computer và PLC HMI màn hình cảm ứng với độ dài và chất lượng theo yêu cầu của khách hàng, khách hàng chỉ cần cung cấp đúng tên sản phẩm và model cần kết nối từ A điến B hặc C…Thiên Thường xẽ cung cấp sơ đồ kết nối của thiết bị. Chúng tôi có thể sẵn sàng đáp ứng nhu cầu của bạn với việc vận chuyển hàng luôn trong ngày khi nhận được đơn đặt hàng.
